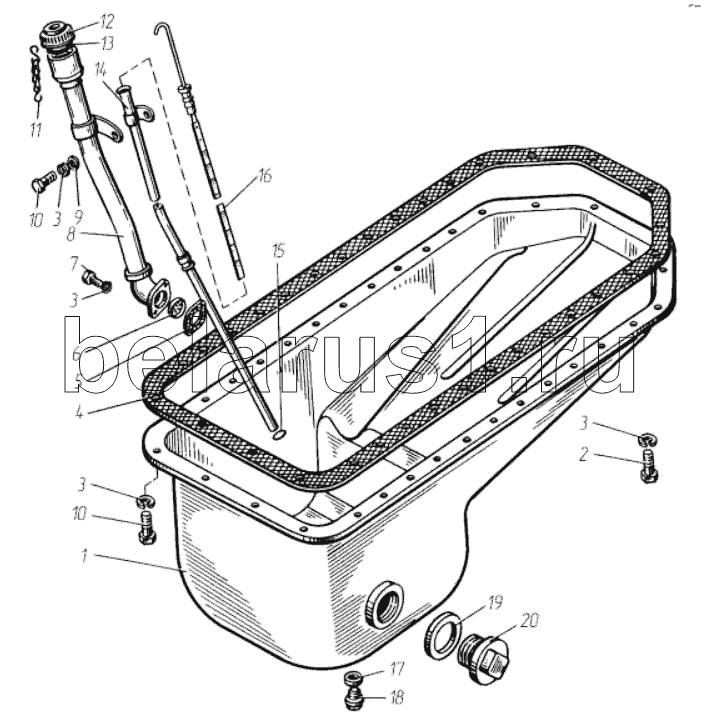

Каталог запасных частей к технике: ТМЗ-8525.10. Картер масляный (поддон)
1
1
2
2
3
3
3
3
4
5
6
7
8
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8423.1009010-11 | Картер масляный (в сборе) | |
| 1 | 8462.1009010 | Картер масляный (в сборе) | |
| 2 | 201458-П29 | Болт М8-6gх25 | |
| 2 | 206500-П29 | Болт 3-М8-6gх25 | |
| 3 | 252135-П2 | Шайба 8.Т | |
| 4 | 842.1009072 | Прокладка картера (в сборе) | |
| 5 | 841.1002513 | Прокладка патрубка | |
| 6 | 840.1009144 | Сетка патрубка | |
| 7 | 201460-П29 | Болт М8х30 | |
| 8 | 8423.1009130 | Патрубок маслоналивной с крышкой (в сборе) | |
| 8 | 8423.1009132 | Патрубок маслоналивной (в сборе) | |
| 9 | 252005-П29 | Шайба 8 | |
| 10 | 201456-П29 | Болт М8х20 | |
| 11 | 201-1114064-А | Цепочка крышки | |
| 12 | 201-1114060-А | Крышка патрубка | |
| 13 | 201-11144065-А2 | Прокладка крышки | |
| 14 | 8423.1009058 | Трубка указателя уровня масла с кольцом (в сборе) | |
| 14 | 8423.1009059 | Трубка направляющая указателя уровня масла с кольцом (в сборе) | |
| 15 | 2531112023 | Кольцо 014-017-19-2-1 | |
| 16 | 8423.1009050-20 | Указатель уровня масла с уплотнителем (в сборе) | |
| 17 | 312473-П | Шайба 27 | |
| 18 | 316109-П29 | Пробка М27х1,5-6Н | |
| 19 | 312616-П | Шайба 64 | |
| 20 | 316155-П2 | Пробка М642-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
