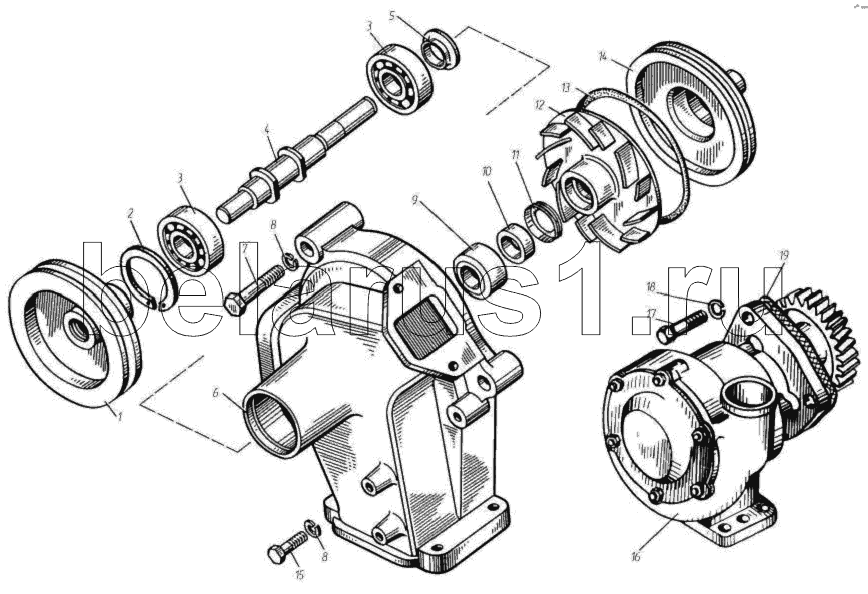

Каталог запасных частей к технике: ТМЗ-8486.10-04. Водяной насос
8486.1307010-02
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8486.1307010-02 | 8486.1307010-02 | Насос водяной | |
| 1 | 8486.1307216 | Шкив привода насоса | |
| 2 | 8401.1307136 | Кольцо стопорное | |
| 3 | 1160304К | Подшипник | |
| 4 | 840.1307023-20 | Валик водяного насоса | |
| 5 | 840.1307026 | Водосбрасыватель | |
| 6 | 841.1307015 | Корпус водяного насоса | |
| 7 | 200399-П29 | Болт М12х1,25-6gх70 | |
| 8 | 252137-П2 | Шайба 12.ОТ | |
| 9 | ААНU19х40/44х11 | Уплотнение торцовое | |
| 9 | 8.8954UМВRАU19/40/11,5 | Уплотнение торцовое | |
| 10 | 850.1307039 | Втулка крыльчатки водяного насоса | |
| 10 | 850.1307039-01 | Втулка крыльчатки водяного насоса | |
| 11 | 850.1307062 | Манжета уплотнительная | |
| 12 | 841.1307032-40 | Крыльчатка водяного насоса | |
| 13 | 2531112302 | Кольцо 112-120-46-2-1 | |
| 14 | 841.1307045-01 | Крышка водяного насоса | |
| 14 | 841.1307030-10 | Крыльчатка водяного насоса (в сборе) | |
| 15 | 200397-П29 | Болт М12х1,25-6gх60 | |
| 16 | 8481.1307009 | Насос забортной воды | |
| 17 | 201676-П29 | Болт М10х1,25х25 | |
| 18 | 252136-П2 | Шайба 10.ОТ | |
| 19 | 8481.1029735-10 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
