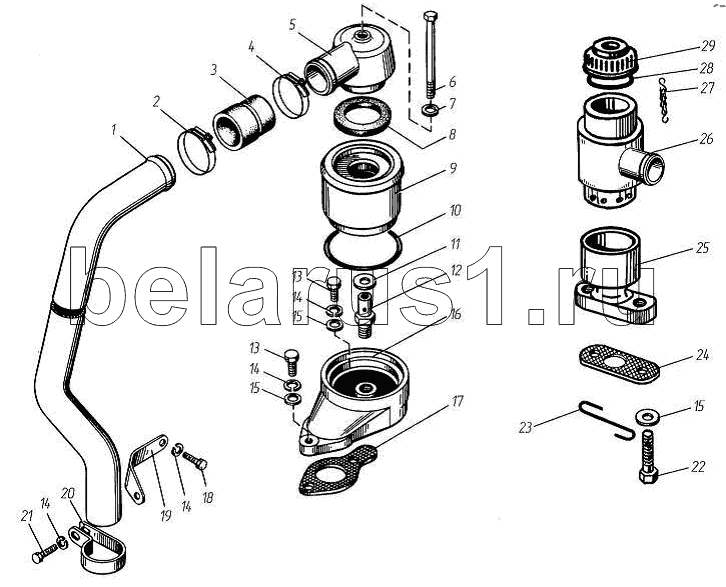

Каталог запасных частей к технике: ТМЗ-8486.10-04. Вентиляция картера
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8423.1014100 | 8423.1014100 | Установка сапуна (в сборе) | |
| 8463.1014100-10 | 8463.1014100-10 | Установка сапуна (в сборе) | |
| 1 | 8421.1014149 | Труба отвода газов | |
| 2 | 288708 | Хомут TORRO S40-60/9C7-W1 | |
| 3 | 8423.1014138 | Патрубок переходной | |
| 4 | 288707 | Хомут TORRO S35-50/9C7-W1 | |
| 5 | 841.1014142 | Крышка сапуна | |
| 6 | 840.1014576 | Болт М8-6gх108 | |
| 7 | 312638-П | Шайба 8 | |
| 8 | 840.1014136 | Прокладка крышки | |
| 9 | 841.1014107 | Стакан сапуна наружный | |
| 10 | 2531112196 | Кольцо 086-092-36-2-1 | |
| 11 | 312316-П29 | Шайба 12 | |
| 12 | 840.1014129 | Штуцер сапуна | |
| 13 | 201460-П29 | Болт М8х30 | |
| 14 | 252135-П2 | Шайба 8.Т | |
| 15 | 252005-П29 | Шайба 8 | |
| 16 | 8423.1014182 | Корпус сапуна | |
| 17 | 8423.1014128 | Прокладка сапуна | |
| 18 | 201456-П29 | Болт М8х20 | |
| 19 | 8421.1014145 | Кронштейн крепления трубы | |
| 20 | 841.1014566 | Кляммер | |
| 21 | 201454-П29 | Болт М8-6gх16 | |
| 22 | 4593561195 | Болт 2.М8-6gх22 | |
| 23 | 258257-П29С | Шплинт 1,2х275 | |
| 24 | 8481.1014128-10 | Прокладка | |
| 25 | 8481.1014125-10 | Проставка сапуна | |
| 26 | 236-1014104 | Сапун (в сборе) | |
| 27 | 201-1114064-А | Цепочка крышки | |
| 28 | 201-1114065-А2 | Прокладка крышки маслоналивного патрубка | |
| 29 | 201-1114060-А | Крышка патрубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
