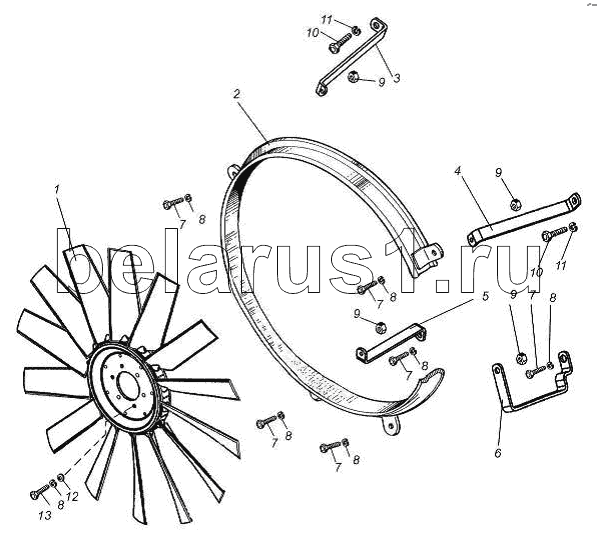

Каталог запасных частей к технике: ТМЗ-8437.10. Вентилятор, кожух вентилятора
1
2
3
4
5
6
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8437.1308012-10 | Крыльчатка вентилятора 730/14-14/45/PAG/3HR/75/6x8,5/BC105/B | |
| 2 | 849.1309010-01 | Кожуx вентилятора | |
| 3 | 849.1309064 | Кронштейн правый верхний | |
| 4 | 849.1309066 | Кронштейн левый верхний | |
| 5 | 849.1309071 | Кронштейн нижний | |
| 6 | 8437.1309071 | Кронштейн левый нижний | |
| 7 | 201456-П29 | Болт М8х20 | |
| 8 | 252135-П2 | Шайба 8.Т | |
| 9 | 250515-П29 | Гайка М12х1,25 | |
| 10 | 201563-П29 | Болт М12х1,25х30 | |
| 11 | 252137-П2 | Шайба 12.ОТ | |
| 12 | 252005-П29 | Шайба 8 | |
| 13 | 201460-П29 | Болт М8х30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
