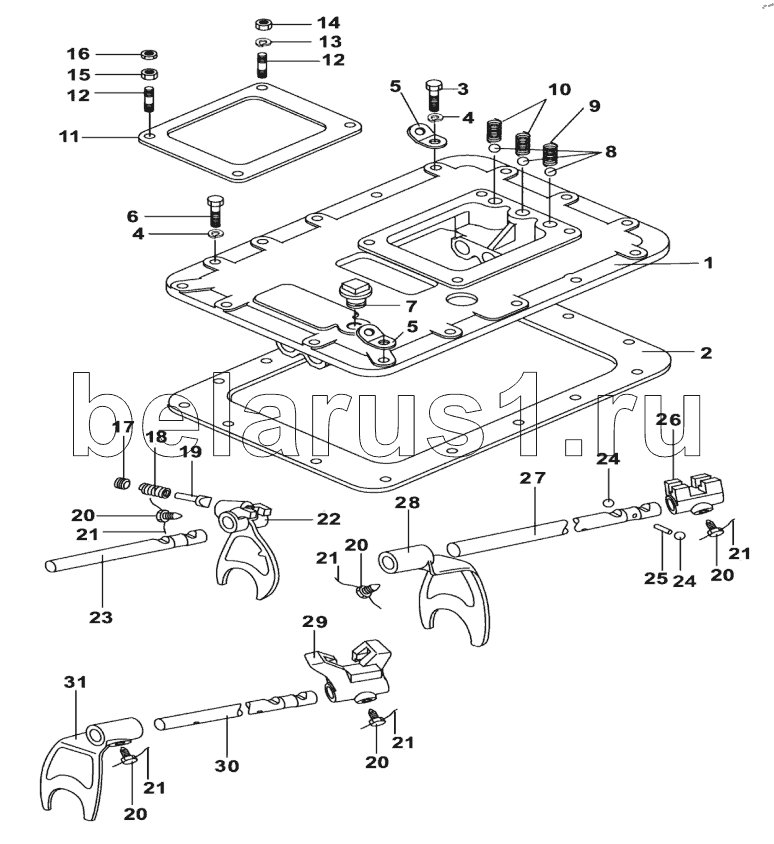

Каталог запасных частей к технике: Shaanxi Fast 9JS220. The transmission cover assembly
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
20
20
21
21
21
21
21
22
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F99980 | The upper cover | |
| 2 | 14918 | The upper cover gasket | |
| 3 | GB21-76 | Hexagon head bolts M10x32 | |
| 4 | GB93-76 | The spring washer 10 | |
| 5 | 20815 | Изогнутая пластина | |
| 6 | GB21-76 | Hexagon head bolts M10x32 | |
| 7 | Q614B10 | Square taper plug | |
| 8 | GB308-89 | Ball 12.7 | |
| 9 | F96084 | Пружина | |
| 10 | F96085 | Пружина | |
| 11 | 1642 | Прокладка | |
| 12 | 11066 | Шпилька | |
| 13 | GB93-76 | The spring washer 10 | |
| 14 | Q361B10 | Шестигранная гайка | |
| 15 | X-1-603 | Шестигранная гайка | |
| 16 | Q351B10 | Тонкая гайка | |
| 17 | 8968 | The reverse gear locking screw | |
| 18 | 8774-3 | The reverse gear lock spring | |
| 19 | F99671 | The reverse gear locking plunger | |
| 20 | 3220 | Стопорный винт вилки | |
| 21 | 1819 | Металлическая проволка | |
| 22 | F99664 | Low reverse gear shifting fork | |
| 23 | 16132 | Low reverse gear shifting fork shaft | |
| 24 | GB308-89 | Ball 19.05 | |
| 25 | 1634 | Стопорный штифт вала | |
| 26 | F99588 | 1/2 and 5/6 file guide block | |
| 27 | 16133 | A gear shifting fork shaft | |
| 28 | 16135 | A clutch fork | |
| 29 | F99589 | 3/4 and 7/8 file guide block | |
| 30 | 18643 | Three or four gear shifting fork shaft | |
| 31 | 16136 | Three or four gear shift fork |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
