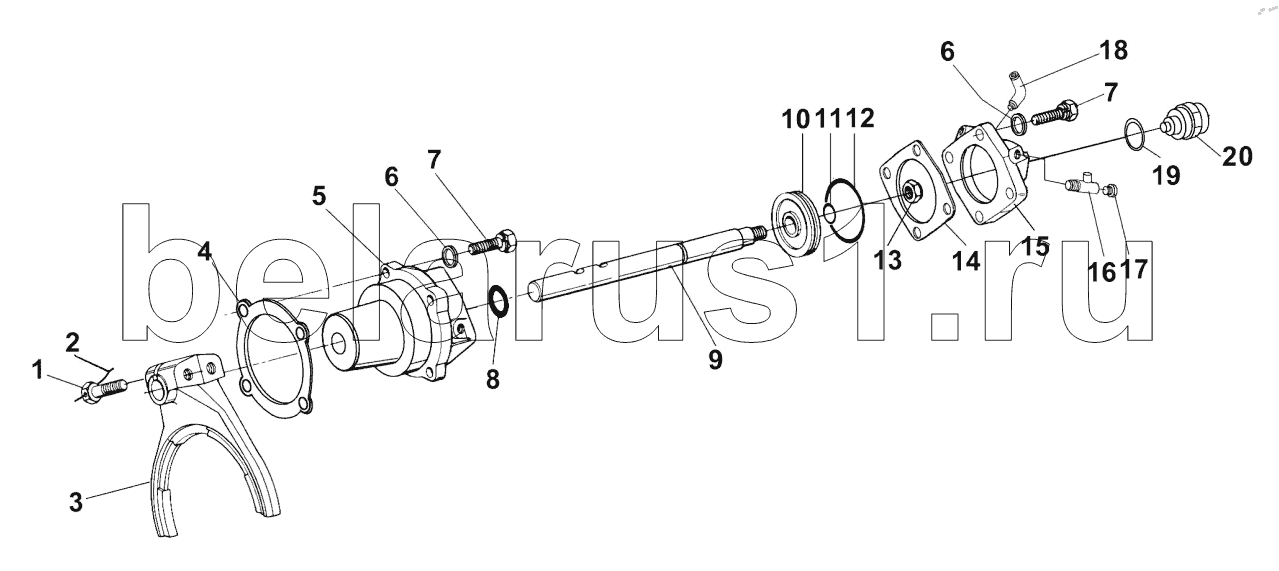

Каталог запасных частей к технике: Shaanxi Fast 9JS220. Auxiliary box cylinder assembly
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB25-76 | Small hexagon head bolts with hole M12x1.25x50 | |
| 2 | 1819 | Металлическая проволка | |
| 3 | 16775 | Auxiliary box fork | |
| 4 | 14347 | Прокладка | |
| 5 | JS220-1707060 | Range cylinder | |
| 6 | GB5793-76 | The spring washer 10 | |
| 7 | GB21-76 | Hexagon head bolts M10x32 | |
| 8 | 14765 | О-кольцо уплотнительное | |
| 9 | 16993 | The range shift fork shaft | |
| 10 | 14341 | Уплотнительное кольцо | |
| 11 | 14345 | О-кольцо уплотнительное | |
| 12 | 14344 | О-кольцо уплотнительное | |
| 13 | 14349 | Прокладка корпуса цилиндра | |
| 14 | GB890-80 | Nut M16x1.5 | |
| 15 | F99857 | Auxiliary box shift cylinder cover | |
| 16 | C03052 | Three way pipe joint | |
| 17 | Q618B01 | Конусообразная пробка | |
| 18 | 12880 | 45°union elbow | |
| 19 | X11511 | Медная шайба | |
| 20 | 791.00.71.0069 | Pressure switch |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
