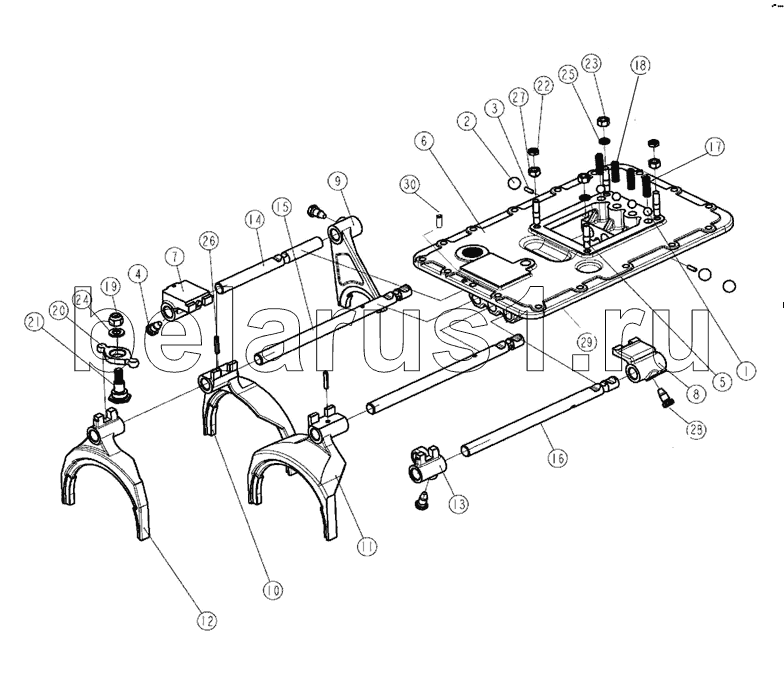

Каталог запасных частей к технике: Shaanxi 12JS200TA-G2193. Механизм переключения коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12.7G100BGB-T308 | Шарик стальной | |
| 2 | 19.05G100BGB-T308 | Шарик стальной | |
| 3 | 1634 | Фиксатор | |
| 4 | 3220 | Винт | |
| 5 | 11066 | Шпилька | |
| 6 | 12JS160T-1702015 | Крышка верхняя | |
| 7 | 12JS160T-1702050 | Головка направляющая задней передачи | |
| 8 | 12JS160T-1702054 | Головка переключения 5-ой и 6-ой передачи | |
| 9 | 12JS160T-1702055 | Вилка переключения | |
| 10 | 12JS160T-1702056 | Вилка переключения 1-ой и 2-ой передачи | |
| 11 | 12JS160T-1702057 | Вилка переключения 3-ей и 4-ой передачи | |
| 12 | 12JS160T-1702058-2 | Вилка 5-ой и 6-ой передачи | |
| 13 | 12JS160T-1702059-1 | Головка переключения 5-ой и 6-ой передачи | |
| 14 | 12JS160T-1702063 | Шток вилки переключения задней передачи | |
| 15 | 12JS160T-1702064-1 | Шток вилки переключения 1-ой, 2-ой, 3-ей, 4-ой передачи | |
| 16 | 12JS160T-1702066 | Шток вилки переключения 5-ой и 6-ой с передачи | |
| 17 | F96084 | Пружина | |
| 18 | F96085 | Пружина | |
| 19 | GB889-80-M12x1.25 | Гайка стопорная | |
| 20 | JS100A-1702072 | Вилка | |
| 21 | JS100A-1702073 | Палец опорный вала | |
| 22 | Q351B10 | Гайка | |
| 23 | Q361B10 | Гайка № 2 | |
| 24 | Q40112 | Шайба | |
| 25 | Q40310 | Шайба | |
| 26 | Q5280630 | Штифт | |
| 27 | X-1-603 | Гайка 3/8 - 24 | |
| 28 | 3220-1 | Винт стопорный вилки переключения передач | |
| 29 | 12JS160T-1702016 | Прокладка верхней крышки | |
| 30 | Q5211026 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
