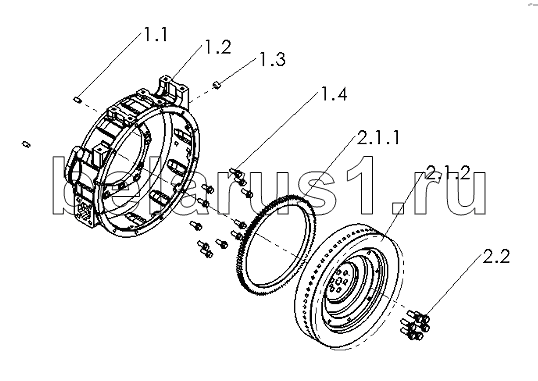

Каталог запасных частей к технике: Raywin YC4D2455-D39. R7000-1600000 Power Output Assembly
1.1
1.2
1.3
1.4
2.1.1
2.1.2
2.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R7000-1600000 | R7000-1600000 | Power output assembly | |
| 1 | R7000-1600400 | Flywheel case parts | |
| 1.1 | YC24-1020 | Stud pin | |
| 1.2 | R7000-1600401B | Flywheel case | |
| 1.3 | L3800-1600411 | Screw plug | |
| 1.4 | Q1841025TF2 | Bolt | |
| 2 | R7000-1005300B | Flywheel and geared ring parts | |
| 2.1 | R7000-1005360B | Flywheel and geared ring component | |
| 2.1.1 | R7100-1005361 | Flywheel | |
| 2.1.2 | R3000-1005362 | Geared ring | |
| 2.2 | R3000-1005303 | Flywheel bolt |
