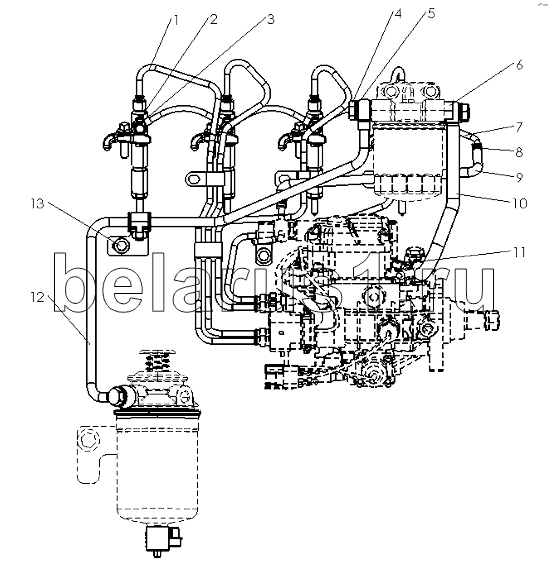

Каталог запасных частей к технике: Raywin YC4D2455-D39. R3000-1104000 Fuel Supply Pipeline Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R3000-1104000 | R3000-1104000 | Fuel supply pipeline assembly | |
| 1 | R3000-1104100SF4 | High-pressure oil pipe parts | |
| 2 | Q/YC149-6 | Compound Seal washer | |
| 3 | Q/YC901-1C0610F32 | Hinge bolt | |
| 4 | Q/YC901-1C1415F32 | Hinge bolt | |
| 5 | Q/YC149-14 | Compound Seal washer | |
| 6 | Q/YC198-14F32 | Plug | |
| 7 | R3000-1104240 | Oil return pipe parts | |
| 8 | Q676B10F32 | Strap | |
| 9 | R3000-1104207 | Fuel pipe i | |
| 10 | R3000-1104400A | Pipe parts from fuel filter to fuel injection pump | |
| 11 | Q67616F32 | Strap | |
| 12 | R7000-1104081 | Fuel pipe iv | |
| 13 | Q1840812T1F32 | Bolt | |
| 14 | Q1840816T1F32 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
