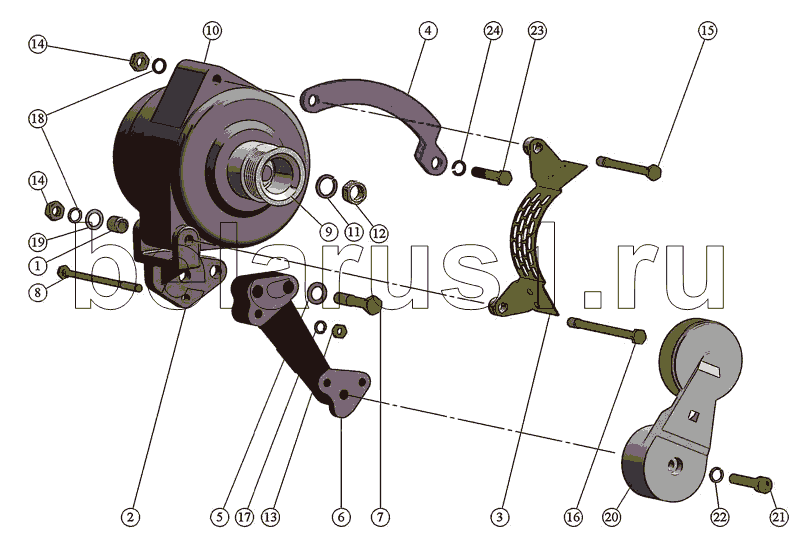

Каталог запасных частей к технике: ММЗ Д-245.S3A. Установка генератора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-3701050-Ж | 245-3701050-Ж | УСТАНОВКА ГЕНЕРАТОРА | |
| 245-3763010-11 | 245-3763010-11 | БЛОК УПРАВЛЕНИЯ ЗАПРОГРАММИРОВАННЫЙ | |
| 245-3763010-14 | 245-3763010-14 | БЛОК УПРАВЛЕНИЯ ЗАПРОГРАММИРОВАННЫЙ | |
| 245-3763010-12 | 245-3763010-12 | БЛОК УПРАВЛЕНИЯ ЗАПРОГРАММИРОВАННЫЙ | |
| ТД245Е3-3700-001-01 | ТД245Е3-3700-001-01 | КОМПЛЕКТ ДЕТАЛЕЙ | |
| 245-3724360 | 245-3724360 | УДЛИНИТЕЛЬ ИНЖЕКТОРНЫЙ | |
| 245-3724260 | 245-3724260 | УДЛИНИТЕЛЬ СЕНСОРНЫЙ | |
| 242-3509213 | 242-3509213 | Штуцер | |
| 245-3763010-13 | 245-3763010-13 | БЛОК УПРАВЛЕНИЯ ЗАПРОГРАММИРОВАННЫЙ | |
| 245-3701110-Ж | 245-3701110-Ж | ГЕНЕРАТОР СО ШКИВОМ | |
| 1 | 260-3701057 | ВТУЛКА РАЗРЕЗНАЯ | |
| 2 | 245-3701056-И | КРОНШТЕЙН ГЕНЕРАТОРА | |
| 3 | 245-3701060-Ж | ЩИТОК | |
| 4 | 245-3701063-Ж | ПЛАНКА | |
| 5 | 245-3701069 | Шайба | |
| 6 | 245-3701100 | КРОНШТЕЙН РОЛИКА | |
| 7 | 245-3701101 | БОЛТ СПЕЦИАЛЬНЫЙ | |
| 8 | 245-3701102 | БОЛТ СПЕЦИАЛЬНЫЙ | |
| 9 | 245-3701051-Ж | ШКИВ | |
| 10 | AAN 5506 | ГЕНЕРАТОР | |
| 11 | М16-6Н.6.016 | ГАЙКА | |
| 12 | 16 65Г 06 | ШАЙБА | |
| 13 | M8-6H.6.016(S13) | ГАЙКА | |
| 14 | M10-6H.6.016(S16) | ГАЙКА | |
| 15 | M10-6gX95.88.35.016 | БОЛТ | |
| 16 | M10-6gX115.88.35.016 | БОЛТ | |
| 17 | 8T 65Г 06 | ШАЙБА | |
| 18 | 10 65Г 06 | ШАЙБА | |
| 19 | 10.01.08кп.016 | Шайба | |
| 20 | 560-1045010-10 | Механизм натяжения ремня | |
| 21 | M10x50-8.8.016 | БОЛТ | |
| 22 | 10 65Г 06 | ШАЙБА | |
| 23 | M10-6gX50.88.35.016 | Болт | |
| 24 | 10 65Г 06 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
