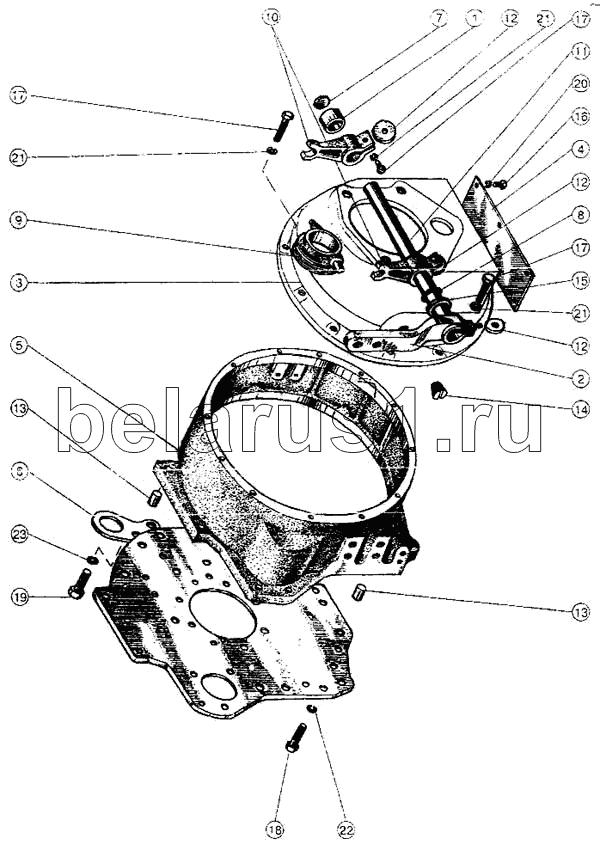

Каталог запасных частей к технике: ММЗ Д-245.9. Привод муфты сцепления
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1601313 | 245-1601313 | Картер муфты сцепления | |
| 1 | 3307-1601014 | Втулка | |
| 2 | 245-1601217-Д | Рычаг | |
| 3 | 245-1601312 | Картер муфты сцепления | |
| 4 | 245-1601315 | Крышка | |
| 5 | 245-1002312 | Картер маховика | |
| 6 | 245-1002371-Б | Серьга | |
| 7 | 240-1003027 | Заказать | Заглушка |
| 7 | 240-1003027-А | Заглушка | |
| 8 | 80-4608024 | Заказать | Кольцо |
| 9 | 50-1601190 | Отводка | |
| 10 | 50-1601203 | Заказать Заказать | Вилка |
| 11 | 50-3601215 | Валик управления | |
| 12 | 50-1601218 | Заказать | Шпонка |
| 13 | 50-1005019 | Штифт | |
| 14 | 50-1002327-А2 | Пробка | |
| 15 | 36-1601016 | Заказать | Корпус |
| 16 | М8-6gх10.88.35.019 | Болт | |
| 17 | М10-6gх30.88.35.019 | Болт | |
| 18 | М12-6gх35.88.35.019 | Болт | |
| 19 | М16-65х32.88.35.019 | Болт | |
| 20 | 8.65Г.06 | Шайба | |
| 21 | 10.65Г.06 | Шайба | |
| 22 | 12.ОТ.65Г.06 | Шайба | |
| 23 | 16.ОТ.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
