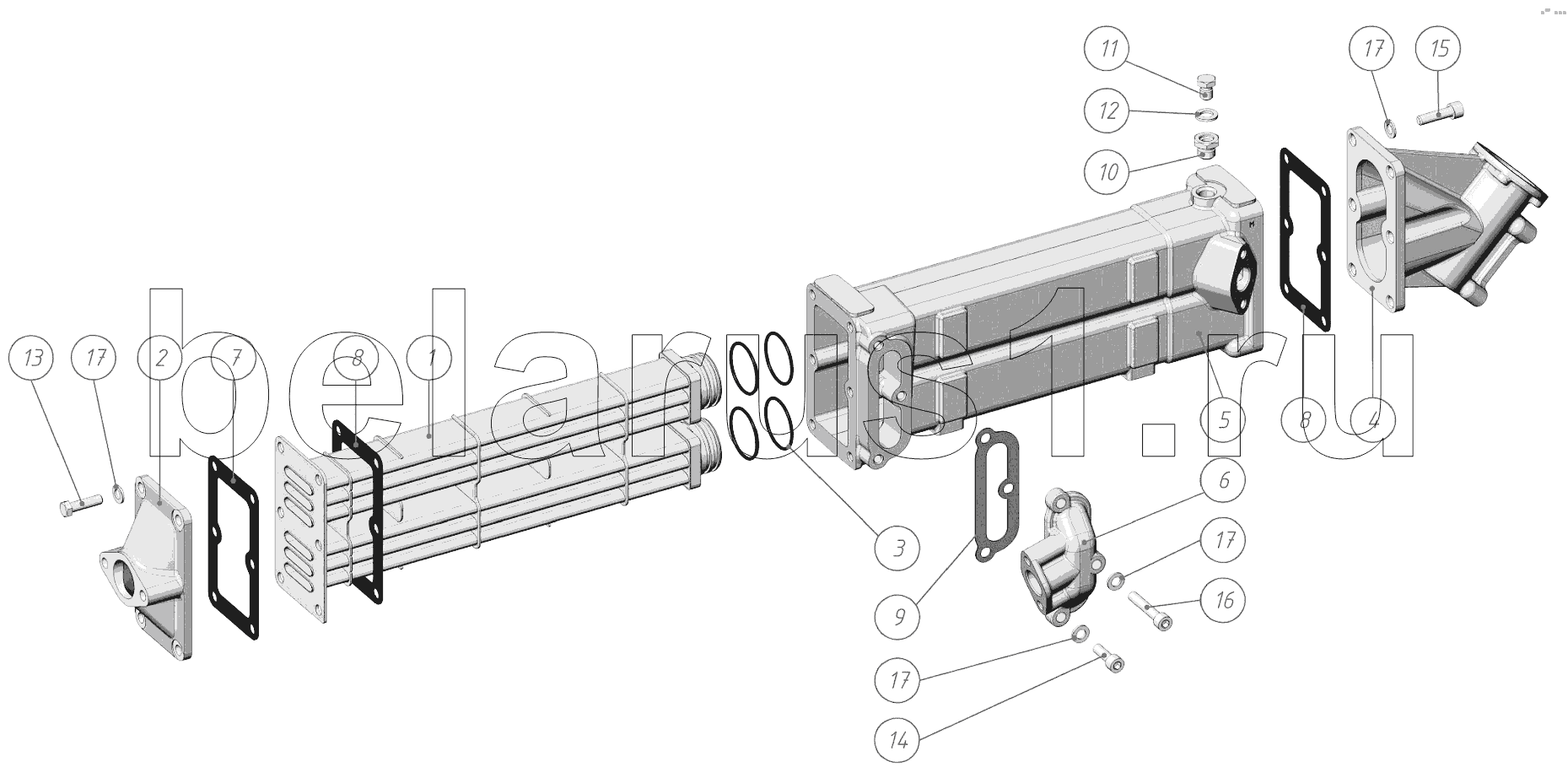

Каталог запасных частей к технике: ММЗ Д-245.7E4. Охладитель рециркуляции отработавших газов.
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245E4-1008115 | 245E4-1008115 | Охладитель рог | |
| 1 | 3A057497 | Сердцевина охладителя | |
| 2 | 245E4-1008139 | Диффузор охладителя РОГ | |
| 3 | 1727189-01 | Кольцо | |
| 3 | 245E4-1008116 | Кольцо уплотнительное | |
| 4 | 245Е4-1008113-Б | Корпус | |
| 5 | 245E4-1008119 | Корпус охладителя | |
| 6 | 245E4-1008112 | Переходник | |
| 7 | 245E4-1008148 | Прокладка | |
| 8 | 245E4-1008148-01 | Прокладка | |
| 9 | 245E4-1008149 | Прокладка | |
| 10 | 245-1003037 | Футорка | |
| 11 | 240-1003281 | Пробка | |
| 12 | 36-1104788 | Кольцо | |
| 13 | M8-6gx30.88.35.016 | Болт | |
| 14 | M8-6gx25.88.016 | Винт | |
| 15 | M8-6gx30.88.016 | Винт | |
| 16 | M8-6gx45.88.016 | Винт | |
| 17 | А.801.08кп.016 | Шайба |
