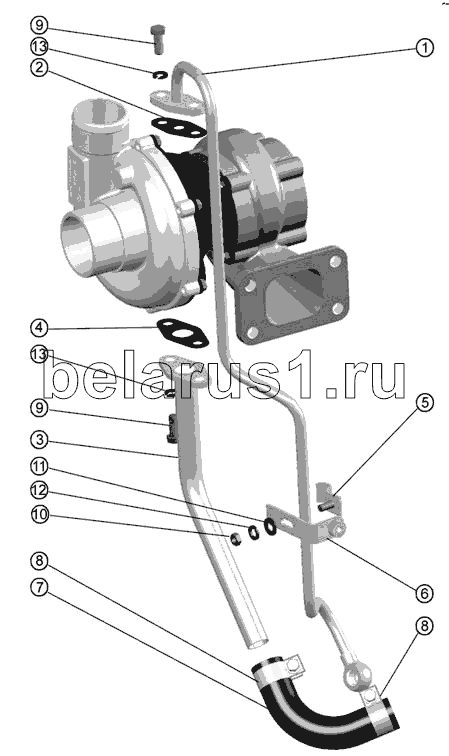

Каталог запасных частей к технике: ММЗ Д-245.30Е2-471. Маслопроводы турбокомпрессора
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 245-1118010-Д | Труба подводящая | |
| 2 | 245-1118016 | Прокладка | |
| 3 | 245-1118030-Г | Трубя сливная | |
| 4 | 245-1118034-Б | Прокладка | |
| 5 | 245-1118050 | Хомут | |
| 6 | 245-1118055 | Планка | |
| 7 | 50-1306028-Б3 | Шланг термостата | |
| 8 | NORMA-TORRO20-32 | Хомут | |
| 9 | М8-6gx20.88.35.019 | Болт | |
| 10 | М6-6Н.6.019 | Гайка | |
| 11 | 6.01.08кп.019 | Шайба | |
| 12 | 6.65Г.06 | Шайба | |
| 13 | 8.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
