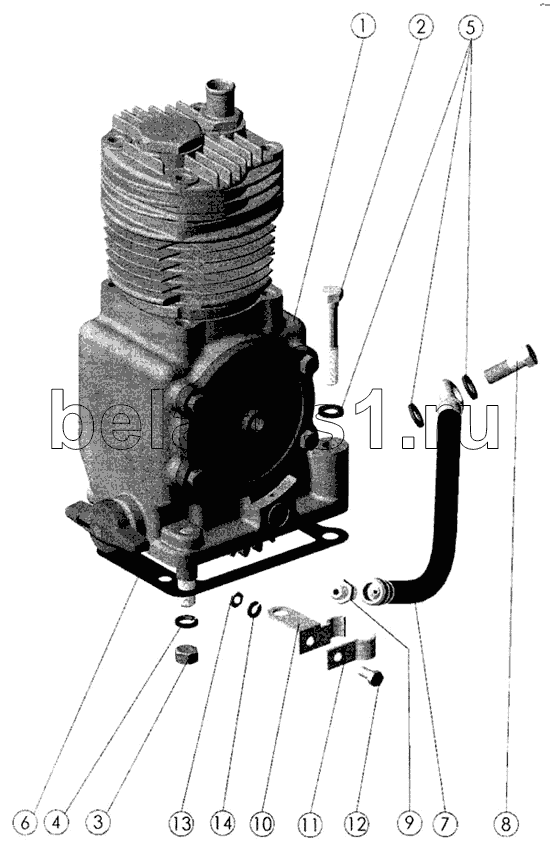

Каталог запасных частей к технике: ММЗ Д-245.30Е2-469. Установка пневмокомпрессора
245-3509070
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-3509070 | 245-3509070 | Установка компрессора | |
| 1 | А29.05.000А-Б3А | Компрессор | |
| 1 | А29.05.000В | Компрессор | |
| 2 | М10-6gх45.88.35.016 | Болт | |
| 3 | М10-6Н.6.016(S16) | Гайка | |
| 4 | 10.65Г.06 | Шайба | |
| 5 | 36-1104788-01 | Прокладка | |
| 6 | 240-3509037-А | Заказать | Прокладка |
| 7 | 240-3509150-01 | Маслопровод (L=410 мм) | |
| 8 | 240-3509233 | Заказать | Болт штуцера |
| 9 | 240-3509232 | Заказать Заказать | Штуцер |
| 10 | 240-3509158 | Хомут | |
| 11 | 240-3509159 | Скоба | |
| 12 | М6-6gх16.88.35.016 | Болт | |
| 13 | М6-6Н.6.016(S10) | Гайка | |
| 14 | 6.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
