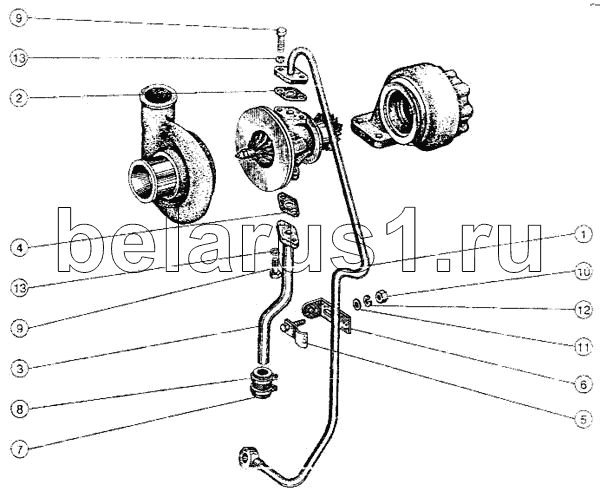

Каталог запасных частей к технике: ММЗ Д-245. Маслопроводы турбокомпрессора
1
2
3
4
5
6
7
8
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S2А | S2А | Турбокомпрессор | |
| К27 | К27 | Турбокомпрессор | |
| 1 | 245-1118010-В | Труба подводящая | |
| 2 | 245-4118016 | Прокладка | |
| 3 | 245-1118030-В | Труба сливная | |
| 4 | 245-1118034-Б | Прокладка | |
| 5 | 245-1118050 | Хомут | |
| 6 | 245-1118054-Б | Планка | |
| 7 | 18х27-4 | Рукав (L-60мм) | |
| 8 | ХС-26.019 | Хомут стяжной | |
| 8 | ХЧП.10.019 | Хомут | |
| 9 | М8-6gх20.88.35.019 | Болт | |
| 10 | М6-6Н.6.019 | Гайка | |
| 11 | 6.01.08кп.019 | Шайба | |
| 12 | 6.65Г.06 | Шайба | |
| 13 | 8.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
