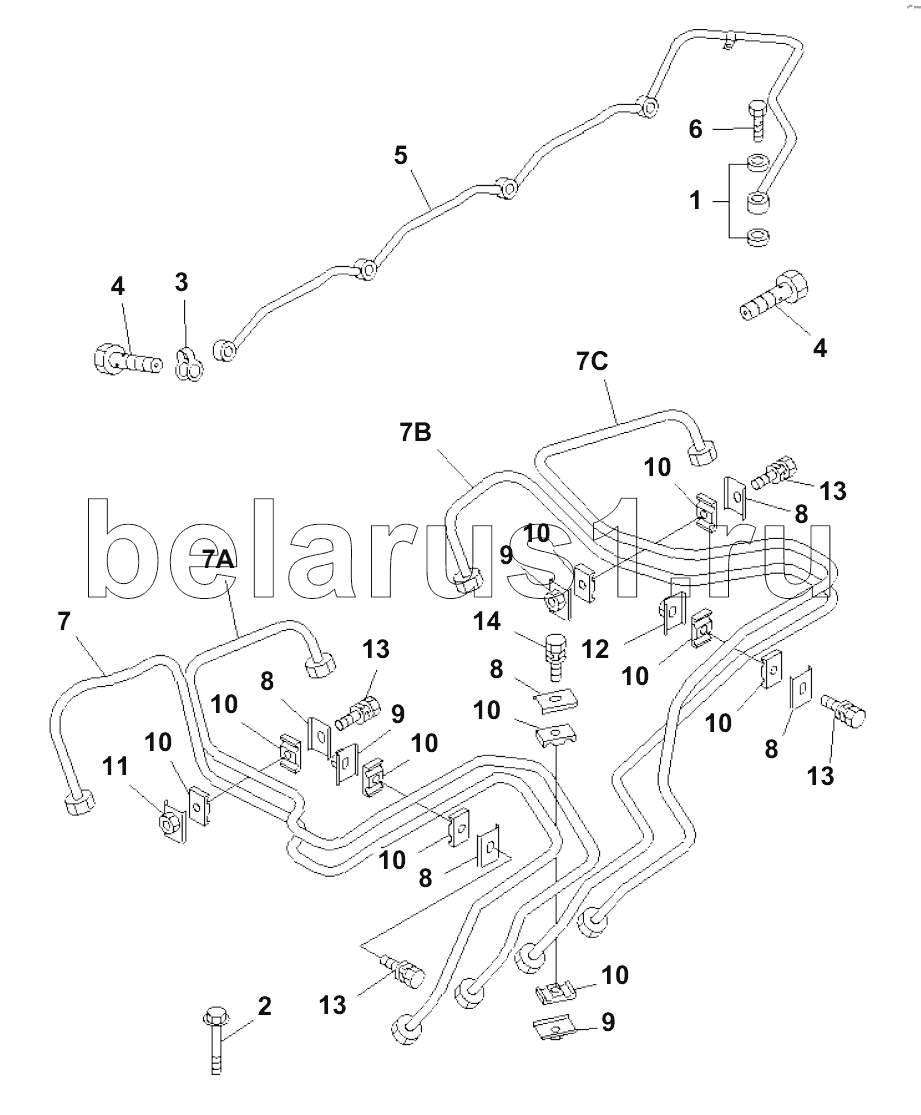

Каталог запасных частей к технике: Komatsu SA4D102E-1AB. INJECTION PIPING
1
2
3
4
4
5
6
6733-71-5700
7
7A
7B
7C
8
8
8
8
8
9
9
9
10
10
10
10
10
10
10
10
10
10
11
12
13
13
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07005-00812 | GASKET | |
| 2 | 6733-11-4150 | Bolt | |
| 3 | 6733-11-4150 | Bolt | |
| 4 | 6732-71-6240 | BOLT, JOINT | |
| 5 | 6733-71-5110 | Manifold, fuel | |
| 6 | 6732-71-5690 | Valve, check | |
| 6733-71-5700 | 6733-71-5700 | Tube assembly, injection | |
| 7 | 6733-71-5710 | Tube | |
| 7A | 6733-71-5720 | Tube | |
| 7B | 6733-71-5730 | Tube | |
| 7C | 6733-71-5740 | Tube | |
| 8 | 6735-71-5820 | BRACKET | |
| 9 | 6735-71-5840 | BRACE | |
| 10 | 6735-71-5860 | ISOLATOR | |
| 11 | 6735-71-5790 | Bracket | |
| 12 | 6733-71-5750 | Plate | |
| 13 | 6734-71-5520 | BOLT | |
| 14 | 6733-71-5670 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
