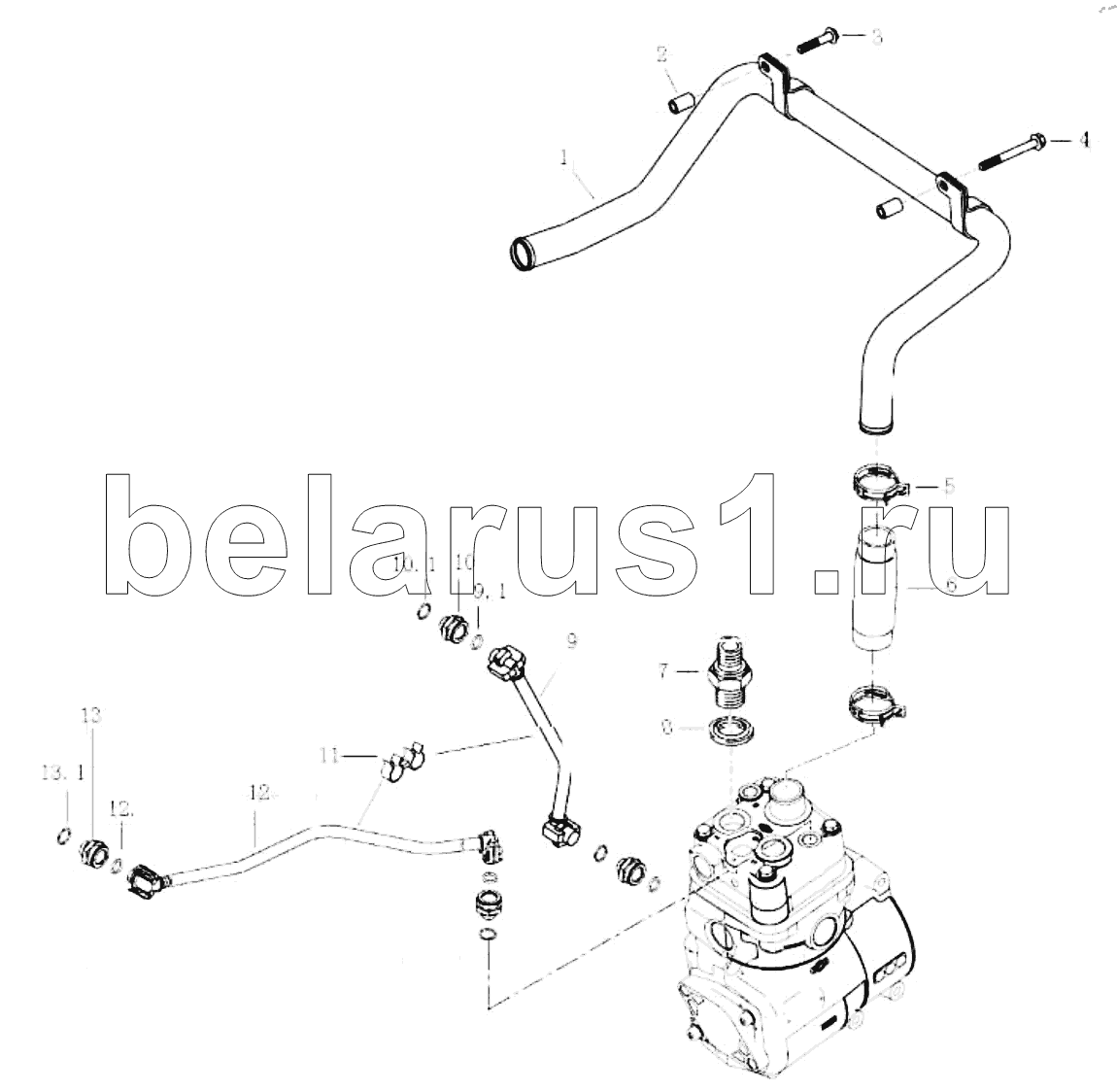

Каталог запасных частей к технике: HOWO MC11. AIR COMPRESSOR CONNECTING PART
1
2
3
4
5
6
7
8
9
9.1
10
10.1
11
12
12.1
13
13.1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202V54120-5342 | Air compressor intake pipe | |
| 2 | VG1043130004 | Fixed block | |
| 3 | MQ6-03216-8308 | Hex bolt | |
| 4 | MQ6-03216-8314 | Bolt | |
| 5 | MQ6-67420-1244 | Flexible steel clamp | |
| 6 | 202V96305-0046 | Molded hose | |
| 7 | MQ6-71251-2705 | Connector | |
| 8 | MQ6-56631-0112 | Composite sealing gasket | |
| 9 | 200V06303-5838 | Compressor cooling water inlet pipe | |
| 9.1 | 200V96501-0568 | Annular seal | |
| 10 | 200V98181-6018 | Screw-through connector | |
| 10.1 | 200V96501-0571 | O-ring | |
| 11 | 200V97401-0552 | Dual hose clamp | |
| 12 | 200V06303-5460 | Compressor cooling return pipe | |
| 12.1 | 200V96501-0568 | Annular seal | |
| 13 | 200V98181-6018 | Screw-through connector | |
| 13.1 | 200V96501-0571 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
