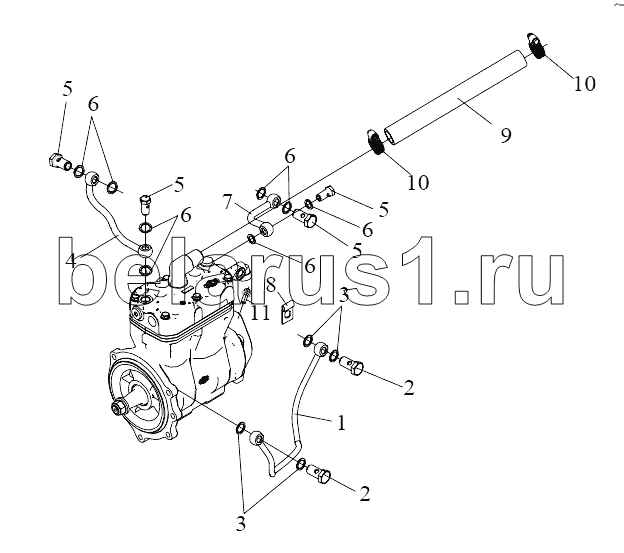

Каталог запасных частей к технике: FAW CA 6DM2. Воздушный компрессор (II)
1
1
1
1
2
2
3
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
9
9
9
9
10
10
10
10
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3509050-81D | Впускной маслопровод в сборе | |
| 1 | 3509050-81DK | Впускной маслопровод в сборе | |
| 2 | 3509053-29D | Болт | |
| 3 | Q/WC3403-1994-3 | Шайба 10x16 | |
| 4 | 3509020-81D | Обратный водопровод насоса воздушного компрессора в сборе | |
| 5 | Q/XC3451.1-2002 | Шарнирный болт М14x1.5 | |
| 5 | 3509059-81D | Шарнирный болт M18x1.5 | |
| 6 | Q/WC3403-1994 | Медная прокладка | |
| 7 | 3509030-81D | Впускной водопровод насоса воздушного компрессора в сборе | |
| 8 | 3509032-81D | Кронштейн впускного маслопровода воздушного компрессора | |
| 9 | 3509314-74A | Впускной воздухопровод воздушного компрессора | |
| 9 | 3509041AM01-074A | Компрессора | |
| 10 | Q67635B | Лирка червячного гибкого рукава | |
| 10 | Q67638 | Скоба 38 | |
| 11 | Q1841012 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
