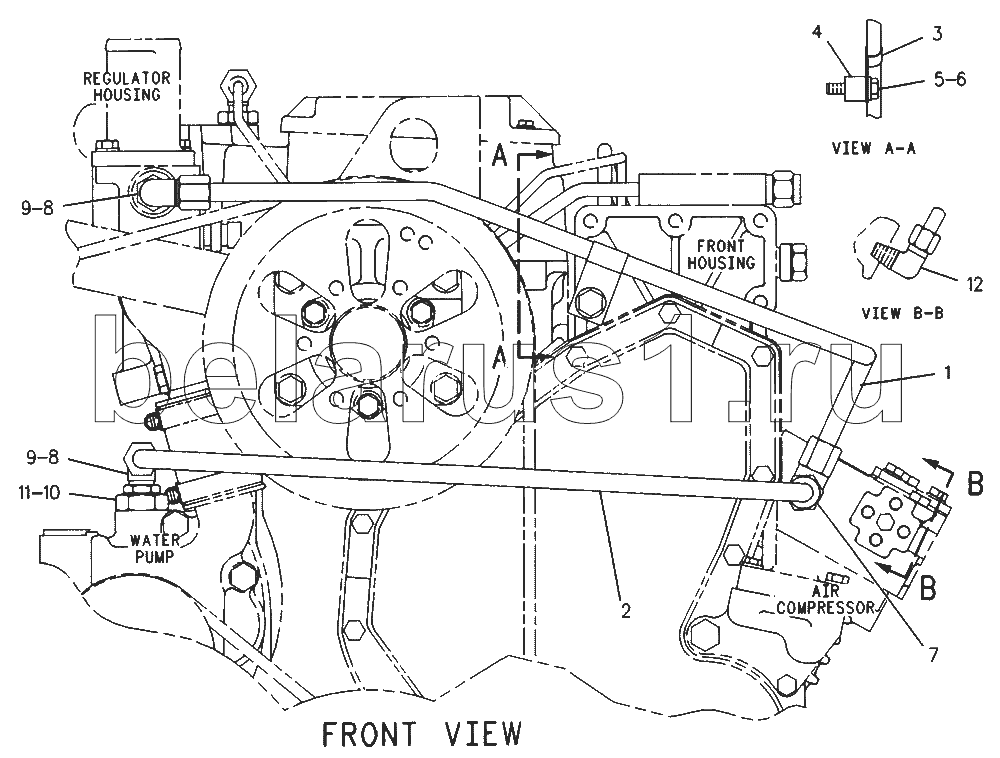

Каталог запасных частей к технике: Caterpillar-3116. 106-9138 Трубопроводы воздушного компрессора
1
2
3
4
5
6
7
8
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 106-9138 | 106-9138 | LINЕS GР-АIR СОМРRЕSSОR | |
| 1 | 4Р-0593 | ТUВЕ АS | |
| 2 | 106-9351 | ТUВЕ АS | |
| 3 | 7В-1598 | СLIР (12.7ММ ID) | |
| 4 | 9М-4594 | SРАСЕR (19ММ ТНК) | |
| 5 | 8Т-4186 | ВОLТ (М10Х1.50Х40ММ) | |
| 6 | 8Т-4121 | WАSНЕR (2.5ММ ТНК) (21ММ ОD) | |
| 7 | 3R-5387 | СОNNЕСТОR | |
| 8 | 030-7948 | ЕLВОW | |
| 9 | 3К-0360 | SЕАL-О-RING (16.36ММ ID) | |
| 10 | 6V-1722 | АDАРТЕR-О-RING | |
| 11 | 3D-2824 | SЕАL-О-RING (23.47ММ ID) | |
| 12 | 2N-3378 | ЕLВОW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
