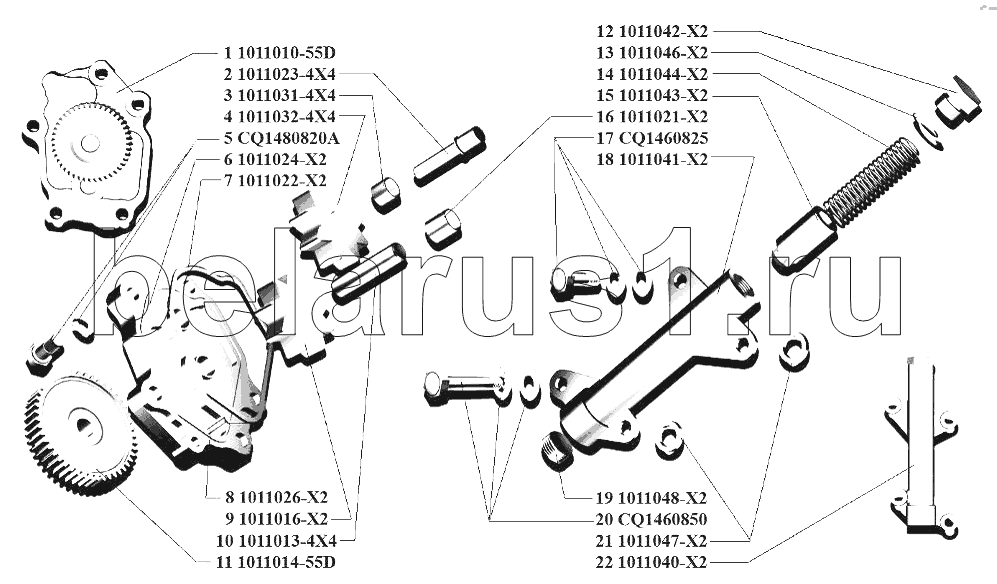

Каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2. Насос масляный двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1011010-55D | Насос масляный в сборе | |
| 2 | 1011023-4Х4 | Ведомый вал | |
| 3 | 1011031-4Х4 | Втулка ведомого вала | |
| 4 | 1011032-4Х4 | Ведомая шестерня | |
| 5 | CQ1480820A | Болт, шайба | |
| 6 | 1011024-Х2 | Крышка насоса | |
| 7 | 1011022-Х2 | Прокладка | |
| 8 | 1011026-X2 | Установочный штифт | |
| 9 | 1011016-X2 | Ведущая шестерня | |
| 10 | 1011013-4X4 | Ведущий вал | |
| 11 | 1011014-55D | Распределительная шестерня | |
| 12 | 1011042-X2 | Пробка пружины | |
| 13 | 1011046-X2 | Шайба | |
| 14 | 1011044-X2 | Пружина | |
| 15 | 1011043-X2 | Клапан редукционный | |
| 16 | 1011021-X2 | Втулка | |
| 17 | CQ1460825 | Болт | |
| 18 | 1011041-X2 | Корпус клапана | |
| 19 | 1011048-X2 | Пробка | |
| 20 | CQ1460850 | Болт, шайба, шайба плоская | |
| 21 | 1011047-X2 | Шайба | |
| 22 | 1011040-X2 | Клапан редукционный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
