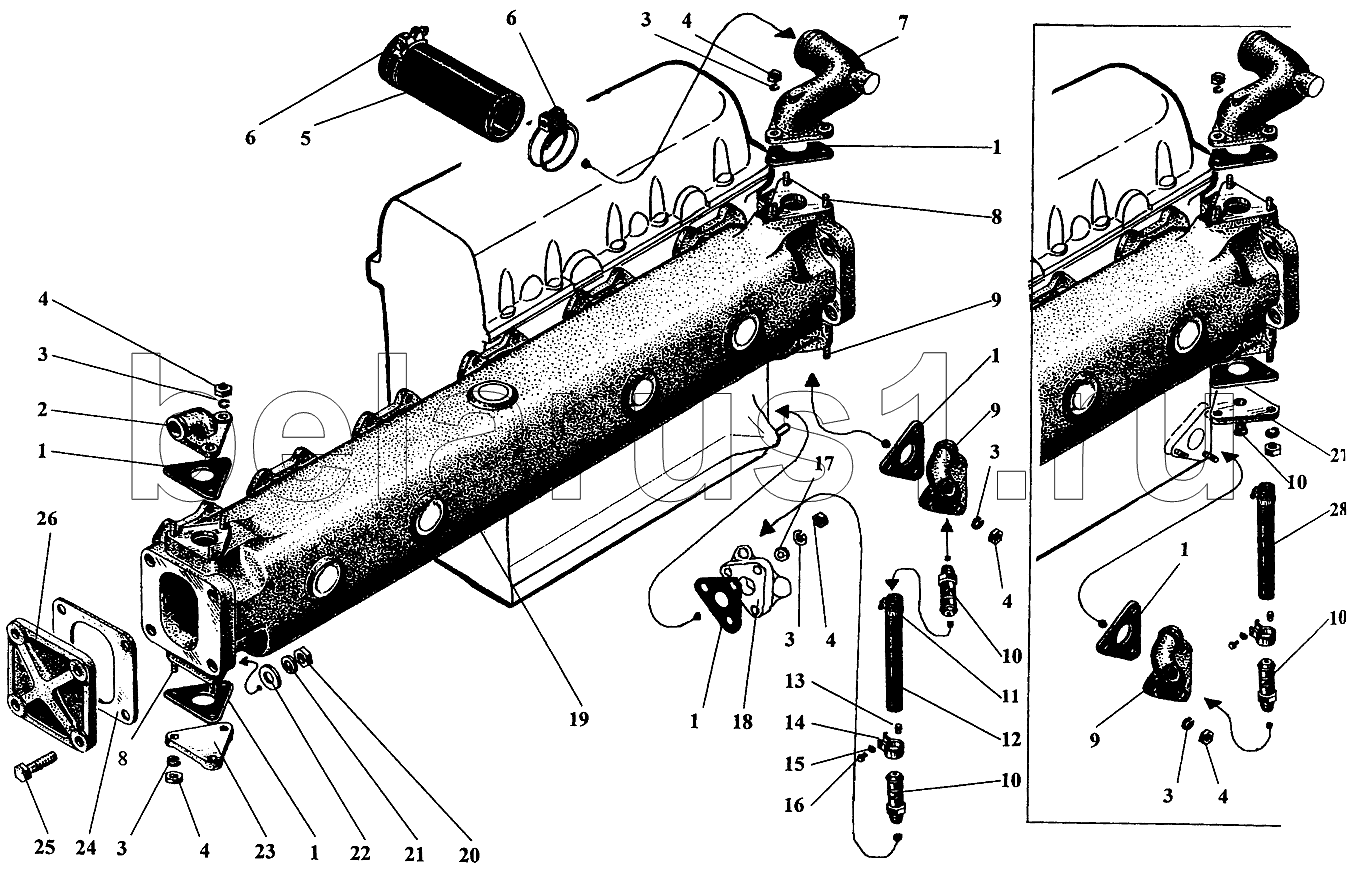

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Выпускной коллектор
1
1
1
1
1
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
6
6
7
8
8
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 303-14-2 | Прокладка | |
| 2 | 303-15-2 | Патрубок | |
| 3 | 353-24 | Шайба пружинная 8Т | |
| 4 | 351-02 | Гайка М8 | |
| 5 | 321-20 | Шланг | |
| 6 | сб.521-04-5 | Хомут | |
| 7 | 518-14-60 | Патрубок | |
| 8 | 550-112 | Шпилька М8х35 | |
| 9 | 1203-24-51 | Патрубок правый | |
| 10 | 1218-40-100 | Штуцер | |
| 11 | сб.У23-11-02-1 | Хомут в сборе | |
| 12 | 1218-37-4 | Шланг | |
| 13 | 321-18-1 | Гайка М6 | |
| 14 | У23-11-21 | Лента хомута | |
| 15 | 353-04-1 | Шайба чистая 6 | |
| 16 | 321-17 | Болт хомута | |
| 17 | 353-05-1 | Шайба чистая 8 | |
| 18 | 1218-13-4 | Крышка | |
| 19 | сб.518-01-4-20 | Коллектор выпускной охлаждаемый | |
| 20 | 351-50 | Гайка М10 | |
| 21 | 353-26 | Шайба пружинная 10Т | |
| 22 | 353-07-1 | Шайба чистая 10 | |
| 23 | 303-13-2 | Заглушка | |
| 24 | 518-12-1 | Прокладка | |
| 25 | 556-09 | Болт М10х50 | |
| 26 | 518-11-1А-20 | Крышка | |
| 27 | 1218-13-2 | Заглушка | |
| 28 | 1218-37-3 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
