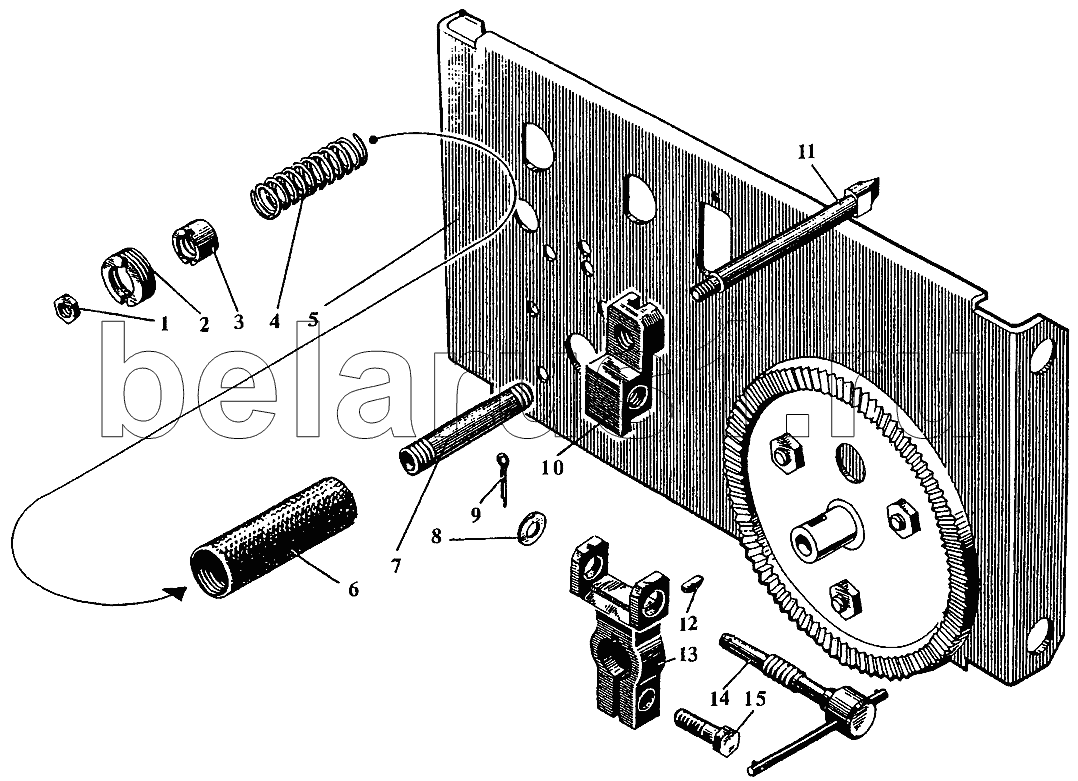

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Рукоятка управления дизелем
сб.537-175-22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.537-175-22 | сб.537-175-22 | Рукоятка в сборе | |
| 1 | 351-13 | Гайка М5 | |
| 2 | 537-340 | Гайка | |
| 3 | 537-306 | Гайка | |
| 4 | 311-33-2 | Пружина | |
| 5 | 537-96-30 | Панель управления | |
| 6 | 537-19-20 | Корпус рукоятки | |
| 7 | 537-305 | Втулка | |
| 8 | 353-05-1 | Шайба чистая 8 | |
| 9 | 354-19 | Шплинт разводной 3,2х18 | |
| 10 | 537-354-1 | Рычаг рукоятки | |
| 11 | 537-20-21 | Стопор | |
| 12 | 315-64 | Шпонка сегментная | |
| 13 | 537-353-1 | Вилка рукоятки | |
| 14 | сб.537-357 | Винт тонкой регулировки | |
| 15 | 556-07 | Болт М8х22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
