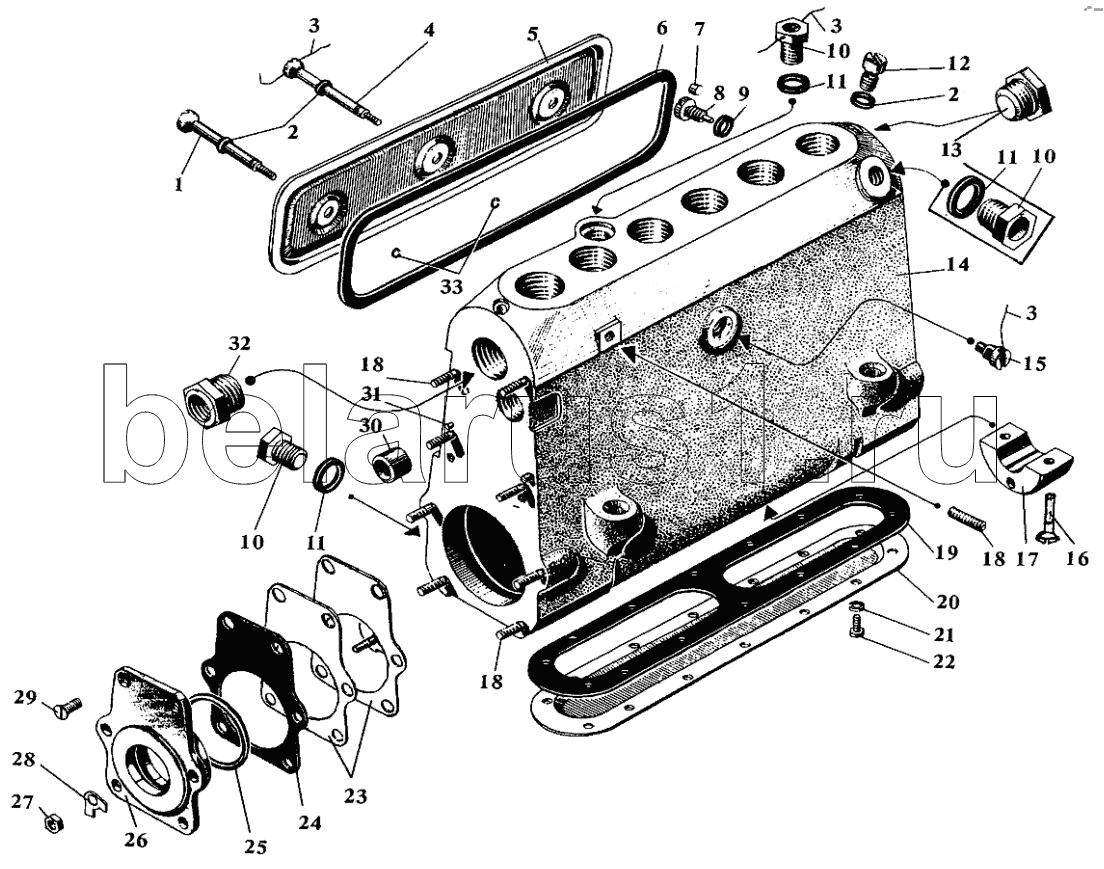

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Корпус топливного насоса
1
2
2
3
3
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 327-65 | Винт крышки | |
| 2 | 327-126А | Прокладка | |
| 3 | 354-22 | Проволока стопорная | |
| 4 | 327-65А | Винт крышки | |
| 5 | 527-63 | Крышка корпуса | |
| 6 | 527-64 | Прокладка под крышку корпуса | |
| 7 | 327-87-1 | Пломба | |
| 8 | 3327-85А | Винт установочный | |
| 9 | 327-86А | Прокладка | |
| 10 | 301-101 | Заглушка | |
| 11 | 529-31 | Шайба | |
| 12 | 527-90 | Пробка | |
| 13 | 315-621 | Заглушка | |
| 14 | сб.527-05-9 | Корпус топливного насоса в сборе | |
| 15 | 327-76-1А | Винт стопорной | |
| 16 | 356-64 | Винт М6х25 | |
| 17 | 527-42-2 | Подшипник | |
| 18 | 550-101 | Шпилька М6х26 | |
| 19 | 527-64-1 | Прокладка под крышку днища корпуса насоса | |
| 20 | 527-63-1 | Крышка днища корпуса насоса | |
| 21 | 353-23 | Шайба пружинная 6Т | |
| 22 | 356-134 | Болт М6х12 | |
| 23 | 527-98 | Прокладка регулировочная | |
| 24 | 527-100-01/-02 | Прокладка регулировочная | |
| 25 | 20-63-22-1 | Кольцо | |
| 26 | сб.527-03-2 | Букса подшипника | |
| 27 | 351-06 | Гайка М6 | |
| 28 | 353-11 | Шайба стопорная 7 | |
| 29 | 327-44 | Винт стяжной | |
| 30 | 327-21 | Втулка | |
| 31 | 352-26 | Штифт цилиндрический 6х14 | |
| 32 | 527-24 | Штуцер | |
| 33 | 327-66 | Кольцо упорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
