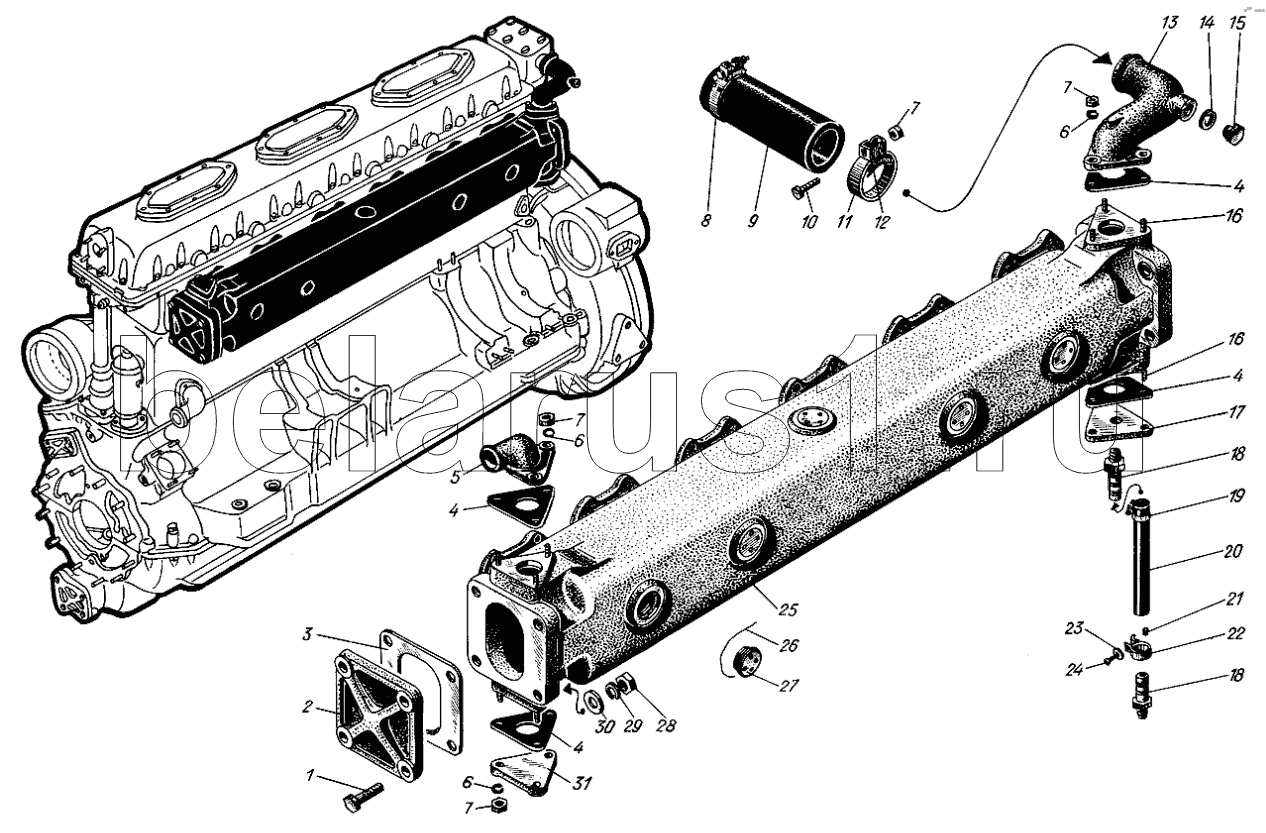

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Выпускной коллектор
1
2
3
4
4
4
4
5
6
6
6
7
7
7
7
8
9
10
11
12
13
13
14
15
16
16
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 556-09 | Болт М10х50 | |
| 2 | 518-11-1 | Крышка выпускного коллектора | |
| 3 | 518-12-1 | Прокладка | |
| 4 | 303-14-2 | Прокладка | |
| 5 | 303-15-2 | Патрубок | |
| 6 | 353-24 | Шайба пружинная 8Т | |
| 7 | 351-02 | Гайка М8 | |
| 8 | сб.321-04-3 | Хомут в сборе | |
| 9 | 321-20 | Шланг | |
| 10 | 321-17-1 | Болт хомута | |
| 11 | 321-16-2 | Лента хомута | |
| 12 | 421-47 | Накладка | |
| 13 | 518-14-3 | Патрубок правый | |
| 13 | 518-14-3 | Патрубок правый | |
| 14 | 355-11 | Кольцо уплотнительное 16х22 | |
| 15 | 518-34 | Пробка | |
| 16 | 550-100 | Шпилька М8х38 | |
| 17 | 1218-13-1 | Заглушка | |
| 18 | 1218-40-100 | Штуцер | |
| 19 | сб.У23-11-02-1 | Хомут в сборе | |
| 20 | 1218-37-2 | Шланг | |
| 20 | 1218-37-3 | Шланг | |
| 21 | 321-18-1 | Гайка М6 | |
| 22 | У23-11-21 | Лента хомута | |
| 23 | 353-04-1 | Шайба чистая 6 | |
| 24 | 321-17 | Болт хомута | |
| 25 | сб.518-01-2 | Коллектор выпускной охлаждаемый | |
| 26 | 506-85 | Нить уплотнительная | |
| 27 | 306-25 | Заглушка | |
| 28 | 351-50 | Гайка М10 | |
| 29 | 353-26 | Шайба пружинная 10Т | |
| 30 | 353-07-1 | Шайба чистая 10 | |
| 31 | 303-13-2 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
