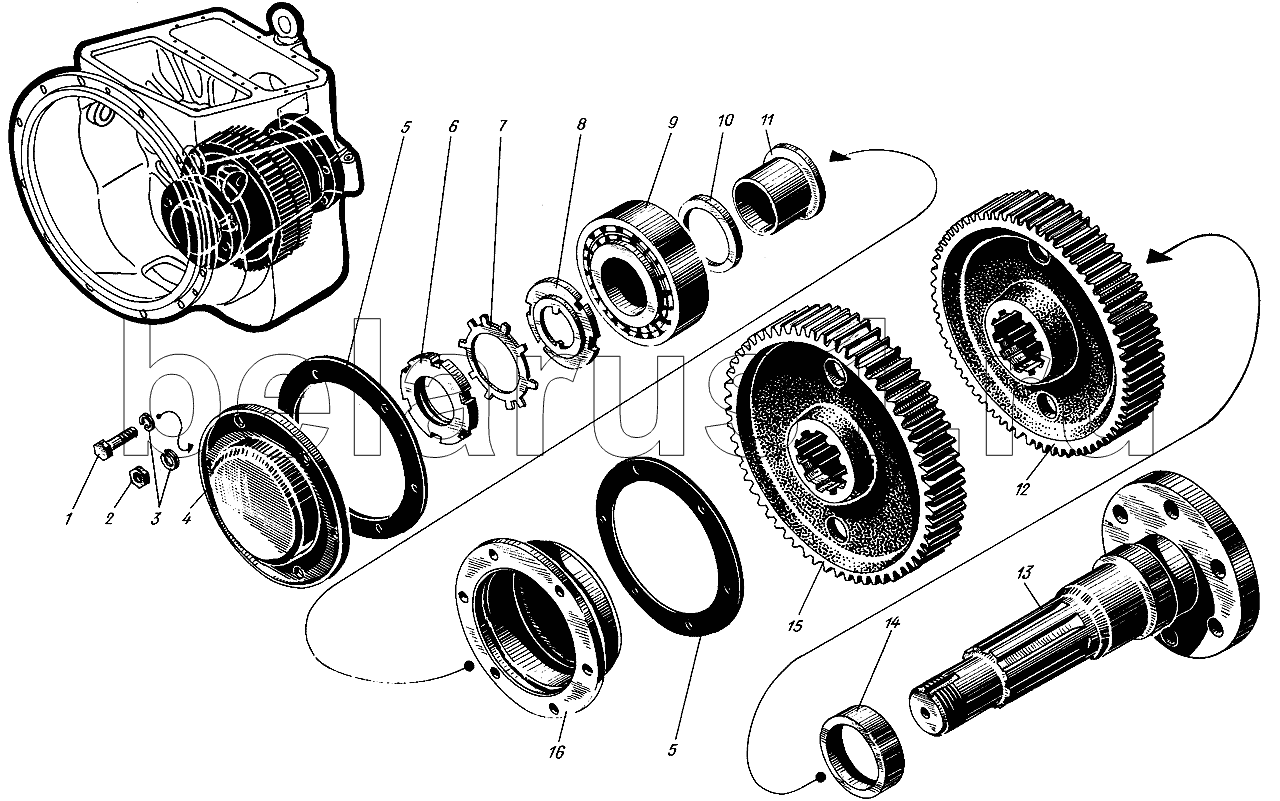

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Выходной вал и передняя крышка
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 556-03-1 | Болт М12х45 | |
| 2 | 351-09 | Гайка М12 | |
| 3 | 553-02-1 | Шайба пружинная 12Н | |
| 4 | 525-45-5 | Крышка | |
| 5 | 525-42-1 | Прокладка | |
| 6 | 525-43-4 | Гайка шлицевая | |
| 7 | 525-126-2 | Шайба замковая | |
| 8 | 525-220 | Шайба | |
| 9 | 525-115-1 | Роликоподшипник №7616К | |
| 10 | 525-124-1 | Шайба регулировочная | |
| 11 | 525-128-1 | Втулка распорная | |
| 12 | 525М-49 | Шестерня заднего хода | |
| 13 | 1225-40-1 | Вал редуктора выходной | |
| 14 | 525-110-3 | Кольцо упорное | |
| 15 | 525М-48 | Шестерня переднего хода ведомая | |
| 15 | 525М-48-1 | Шестерня переднего хода ведомая | |
| 16 | 525-121-3 | Стакан подшипника передний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
