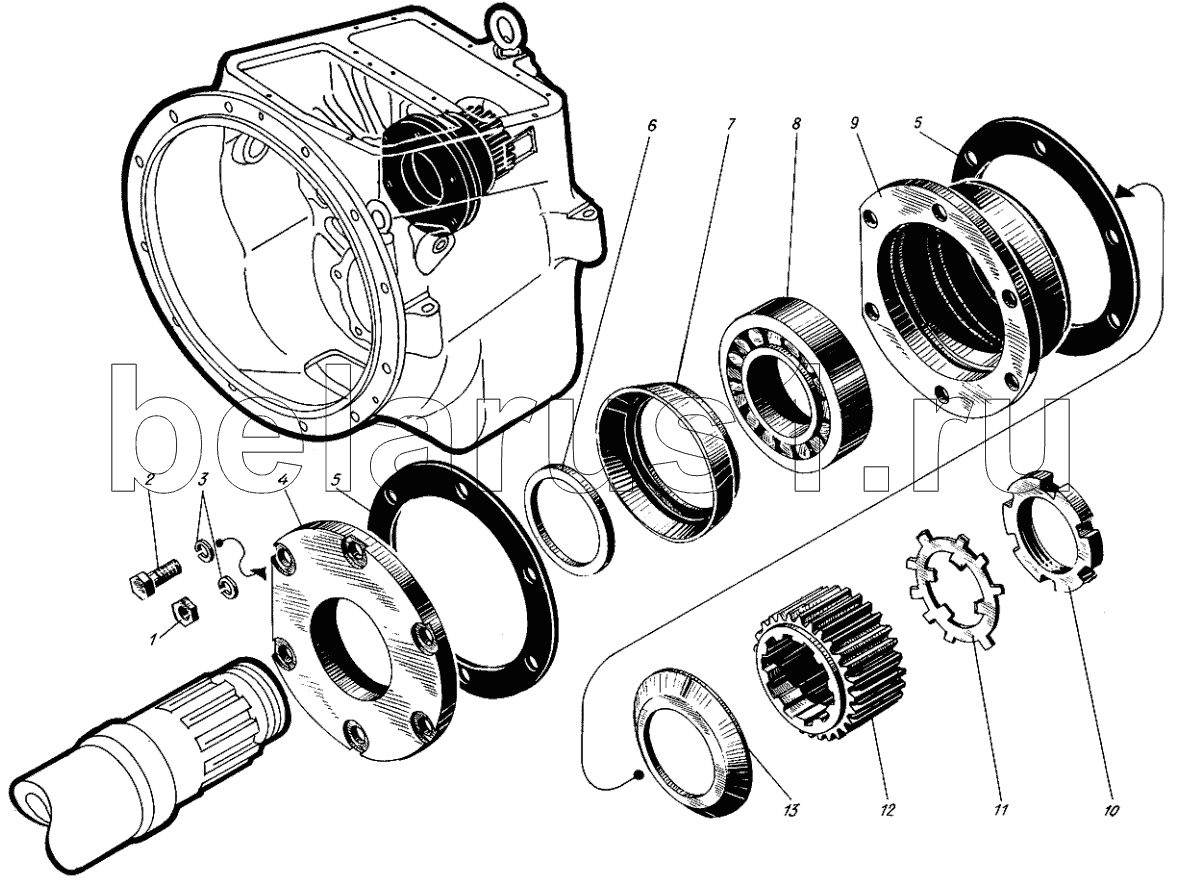

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Ведущая шестерня переднего хода
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 351-09 | Гайка М12 | |
| 2 | 556-03-1 | Болт М12х45 | |
| 3 | 553-02-1 | Шайба пружинная 12Н | |
| 4 | 525-109-5 | Крышка | |
| 5 | 525-20-1 | Прокладка | |
| 6 | 525-62-2 | Кольцо упорное | |
| 7 | 525-18-5 | Кольцо маслоотражательное | |
| 8 | 525-21-1 | Роликоподшипник №10-3518 | |
| 9 | 525-142-1 | Стакан подшипника вала переднего хода | |
| 10 | 525-112-2 | Гайка шлицевая | |
| 11 | 525-111-2 | Шайба замковая | |
| 12 | 525М-24 | Шестерня переднего хода ведущая | |
| 12 | 525М-24-1 | Шестерня переднего хода ведущая | |
| 13 | 525-31-5 | Кольцо маслоотражательное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
