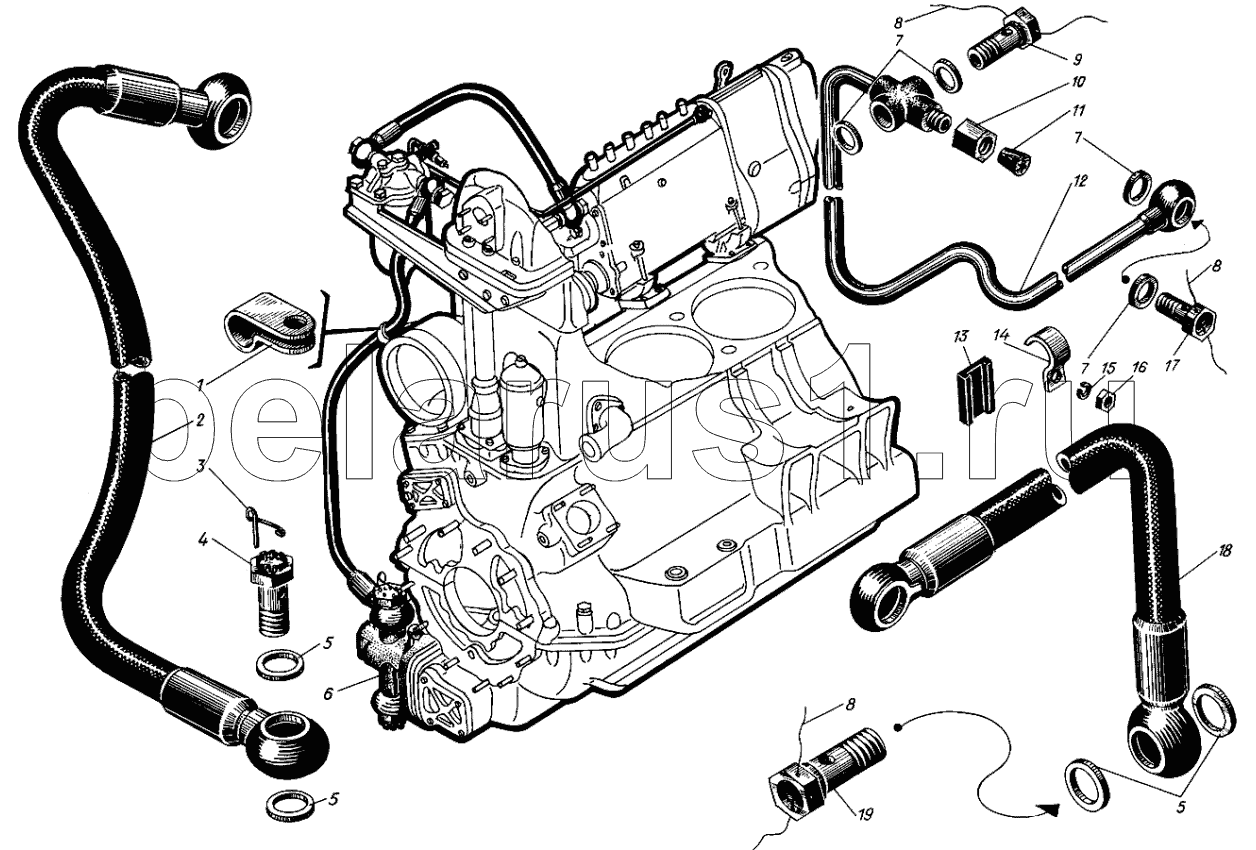

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Топливный трубопровод низкого давления
1
2
3
4
5
5
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 320-86 | Хомут подвесной | |
| 2 | сб.535-09-17 | Рукав гибкий к топливному фильтру | |
| 3 | 332-43 | Пружина угольника | |
| 4 | 456А13 | Зажим | |
| 5 | 355-08 | Кольцо уплотнительное 18х24 | |
| 6 | сб.332-00-7 | Насос топливоподкачивающий БНК-12ТК | |
| 7 | 355-06 | Кольцо уплотнительное 12х16 | |
| 8 | 354-22 | Проволока стопорная | |
| 9 | 523Т-74 | Зажим | |
| 10 | 523-64 | Гайка накидная | |
| 11 | 340-19 | Пробка защитная | |
| 12 | сб.535-11-2 | Трубка спуска воздуха | |
| 13 | 3335-38-4 | Прокладка | |
| 14 | 335-15 | Планка нажимная | |
| 15 | 353-23 | Шайба пружинная 6Т | |
| 16 | 351-06 | Гайка М6 | |
| 17 | 320-37 | Зажим | |
| 18 | сб.535-07-26 | Рукав гибкий от фильтра к топливному насосу | |
| 19 | 3327-112 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
