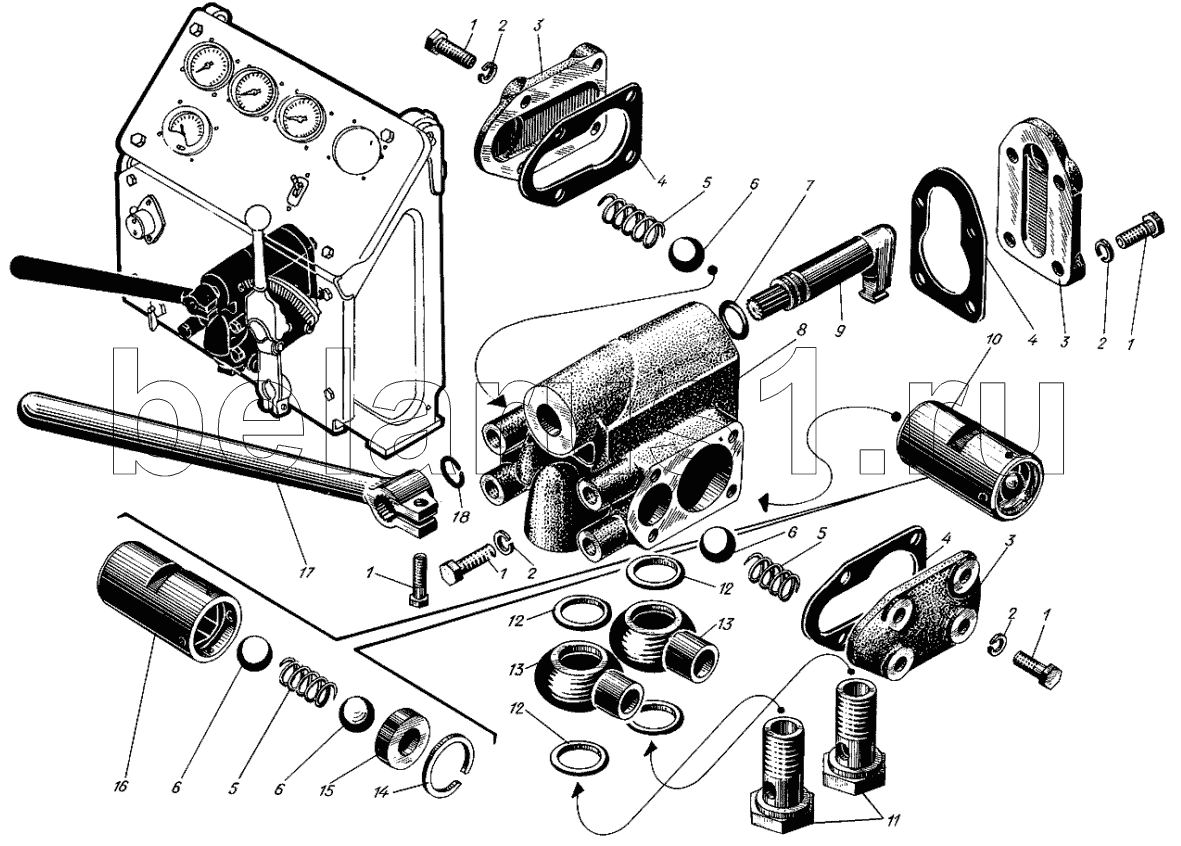

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Ручной маслоподкачивающий насос
сб.580-00-2
1
1
1
1
1
2
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
12
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.580-00-2 | сб.580-00-2 | Ручной маслоподкачивающий насос | |
| 1 | 556-07 | Болт М8х22 | |
| 2 | 353-24 | Шайба пружинная 8Т | |
| 3 | 580-11 | Крышка | |
| 4 | 580-16 | Прокладка | |
| 5 | 580-14 | Пружина | |
| 6 | 313-70 | Шарик (D=22мм) | |
| 7 | 301-161А | Кольцо уплотнительное | |
| 8 | 580-10-2 | Корпус | |
| 9 | 580-17-3 | Ось рычага | |
| 10 | сб.580-01А | Поршень в сборе | |
| 11 | 320-63-1 | Зажим | |
| 12 | 355-13 | Кольцо уплотнительное 22х30 | |
| 13 | 320-13-1 | Угольник поворотный | |
| 14 | 307-11 | Замок | |
| 15 | 580-13 | Кольцо упорное | |
| 16 | 580-12А | Поршень | |
| 17 | 580-15-2А | Рукоятка | |
| 18 | 312-29 | Кольцо упорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
