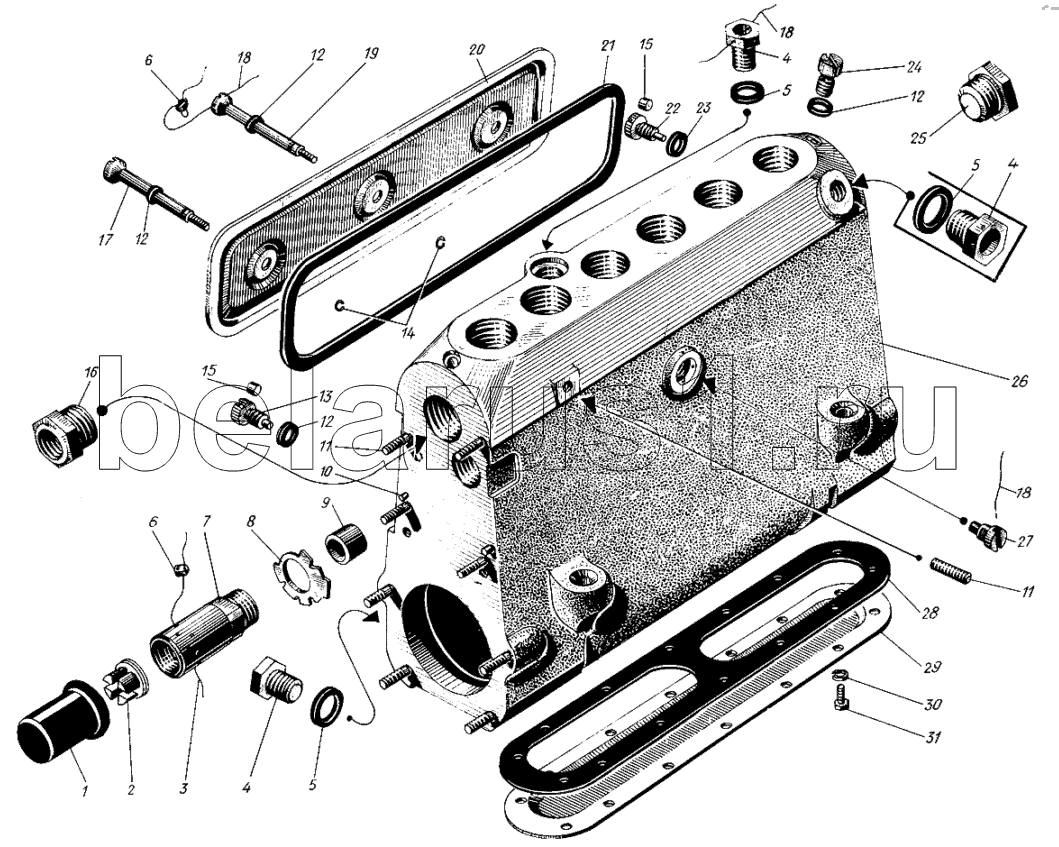

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Корпус топливного насоса
1
2
3
4
4
4
5
5
5
6
6
7
8
9
10
11
11
12
12
12
12
13
14
15
15
16
17
18
18
18
19
20
21
21
22
23
24
25
26
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 327-135-1 | Колпачок | |
| 2 | 527-71 | Гайка упора | |
| 3 | 327-140 | Проволока стопорная | |
| 4 | 301-101 | Заглушка | |
| 5 | 529-31 | Шайба | |
| 6 | 315-141 | Пломба | |
| 7 | 527-70 | Гильза упора | |
| 8 | 527-107 | Замок пластинчатый | |
| 9 | 327-21 | Втулка | |
| 10 | 352-26 | Штифт цилиндрический 6х14 | |
| 11 | 550-101 | Шпилька М6х26 | |
| 12 | 327-126А | Прокладка | |
| 13 | 3327-84 | Винт стопорный | |
| 14 | 327-66 | Кольцо упорное | |
| 15 | 327-87-1 | Пломба | |
| 16 | 527-24 | Штуцер | |
| 17 | 327-65 | Винт крышки | |
| 18 | 354-22 | Проволока стопорная | |
| 19 | 327-65А | Винт крышки | |
| 20 | 527-63 | Крышка корпуса | |
| 21 | сб.527-10 | Крышка корпуса | |
| 21 | 527-64 | Прокладка под крышку корпуса | |
| 22 | 3327-85А | Винт установочный | |
| 23 | 327-86А | Прокладка | |
| 24 | 327-90-1 | Пробка | |
| 25 | 315-621 | Заглушка | |
| 26 | сб.527Т-05-2 | Корпус топливного насоса в сборе | |
| 26 | сб.527-05-9 | Корпус топливного насоса в сборе | |
| 26 | сб.527-01-8 | Корпус топливного насоса в сборе | |
| 26 | сб.527-01-9 | Корпус топливного насоса | |
| 27 | 327-76-1 | Винт стопорный | |
| 28 | 527-64-1 | Прокладка под крышку днища корпуса насоса | |
| 29 | 527-63-1 | Крышка днища корпуса насоса | |
| 30 | 353-23 | Шайба пружинная 6Т | |
| 31 | 356-134 | Болт М6х12 |
