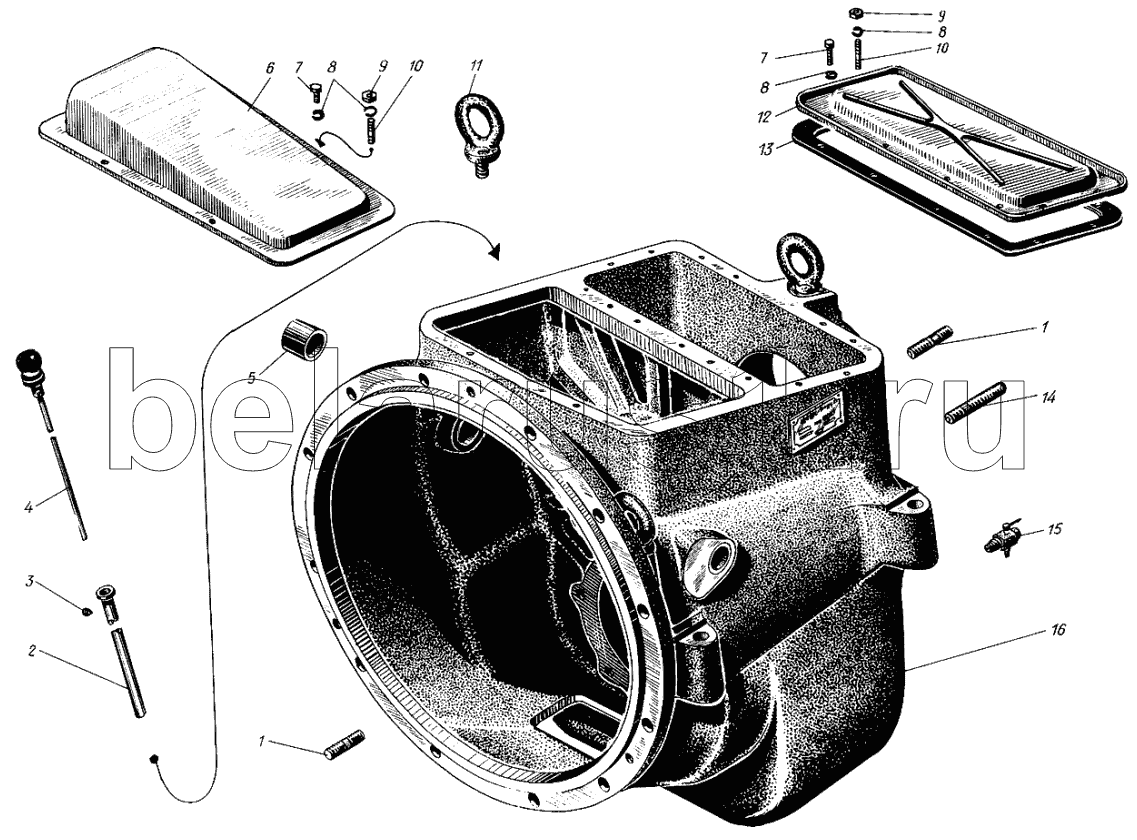

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Корпус реверс-редуктор
1
1
2
3
4
5
6
7
7
8
8
8
9
9
10
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 550-07 | Шпилька М12х60 | |
| 2 | 525-102-1 | Кожух маслоуказателя | |
| 3 | 556-12 | Винт стопорный М8х8 | |
| 4 | сб.525-06А | Маслоуказатель | |
| 5 | 525-197 | Втулка | |
| 6 | 525-14-3 | Крышка отсека муфты | |
| 7 | 556-05 | Болт М8х16 | |
| 8 | 353-24 | Шайба пружинная 8Т | |
| 9 | 351-02 | Гайка М8 | |
| 10 | 550-110 | Шпилька М8х28 | |
| 11 | 301-29А | Рым-болт | |
| 12 | 525-23-2 | Крышка корпуса | |
| 13 | 525-22 | Прокладка | |
| 14 | 550-05 | Шпилька М12х65 | |
| 15 | У36-07-41 | Краник сливной | |
| 16 | сб.525М-152 | Корпус реверс-редуктора | |
| 16 | сб.525-152-4 | Корпус реверс-редуктора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
