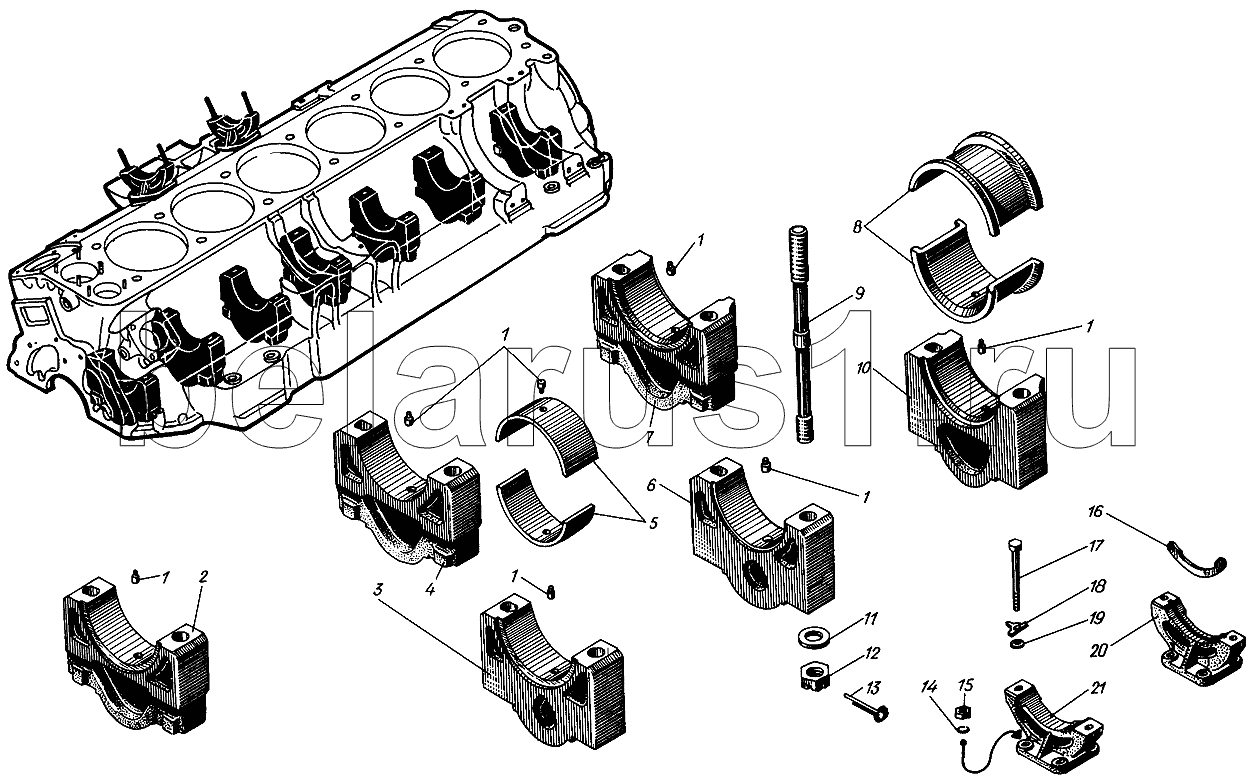

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Коренные подшипники
1
1
1
1
1
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301-25 | Стопор | |
| 2 | 501-43-6 | Крышка первого подшипника | |
| 3 | 501-43 | Крышка первого подшипника | |
| 4 | 501-50-6 | Крышка среднего подшипника | |
| 5 | 301-82/83-5 | Вкладыши верхний и нижний | |
| 5 | 501-82/83-17 | Вкладыши верхний и нижний | |
| 6 | 501-50 | Крышка среднего подшипника | |
| 7 | 501-48-6 | Крышка упорного подшипника | |
| 8 | 501-82/83-1 | Вкладыши коренные упорные | |
| 8 | 501-84/85-17 | Вкладыши коренные упорные | |
| 9 | 501-18-3А | Шпилька крепления крышек | |
| 10 | 501-48-1 | Крышка упорного подшипника | |
| 11 | 301-113-1 | Шайба | |
| 12 | 301-12-1 | Гайка | |
| 13 | 354-18 | Шплинт разводной 4х36 | |
| 14 | 353-24 | Шайба пружинная 8Т | |
| 15 | 351-02 | Гайка М8 | |
| 16 | 301-54-1 | Кольцо стопорное | |
| 17 | 356-15 | Болт М8х85 | |
| 18 | 301-55 | Замок пластинчатый | |
| 19 | 301-53 | Шайба | |
| 20 | 501-52-1 | Кронштейн упорный топливного насоса | |
| 21 | 501-51-1 | Кронштейн топливного насоса |
