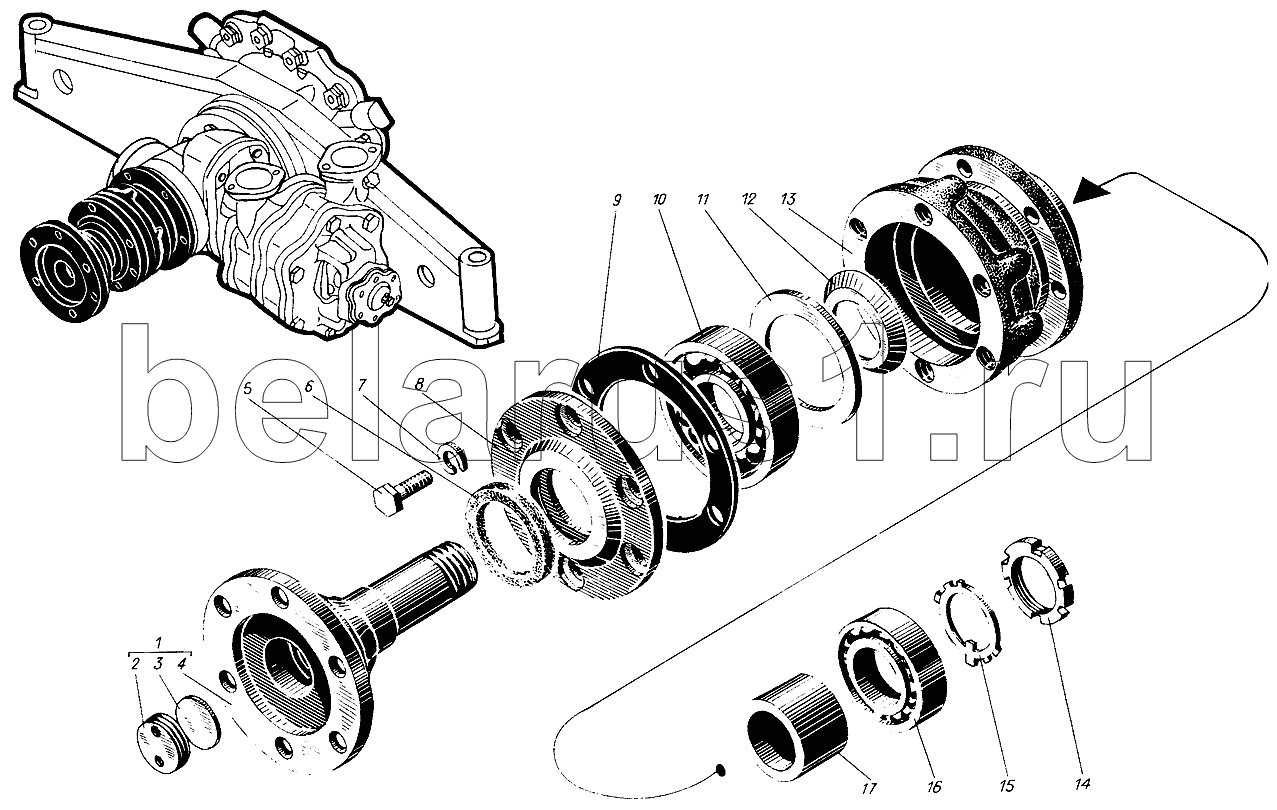

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Детали вала отбора мощности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.563-01 | Вал отбора мощности | |
| 2 | 305-52 | Заглушка | |
| 3 | 305-53 | Прокладка | |
| 4 | 563-19 | Вал отбора мощности | |
| 5 | 556-07 | Болт М8х22 | |
| 6 | 514-38 | Кольцо уплотнительное | |
| 7 | 353-24 | Шайба пружинная 8Т | |
| 8 | 563-11-1 | Корпус сальника | |
| 9 | 563-12 | Прокладка | |
| 10 | 514-40 | Шарикоподшипник №309К | |
| 11 | 514-43 | Щиток | |
| 12 | 563-20-1 | Шайба маслоотражателя | |
| 13 | 563-10 | Корпус вала отбора мощности | |
| 14 | 563-16 | Гайка | |
| 15 | 563-15 | Шайба замковая | |
| 16 | 563-14 | Шарикоподшипник №208 | |
| 17 | 563-13 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
