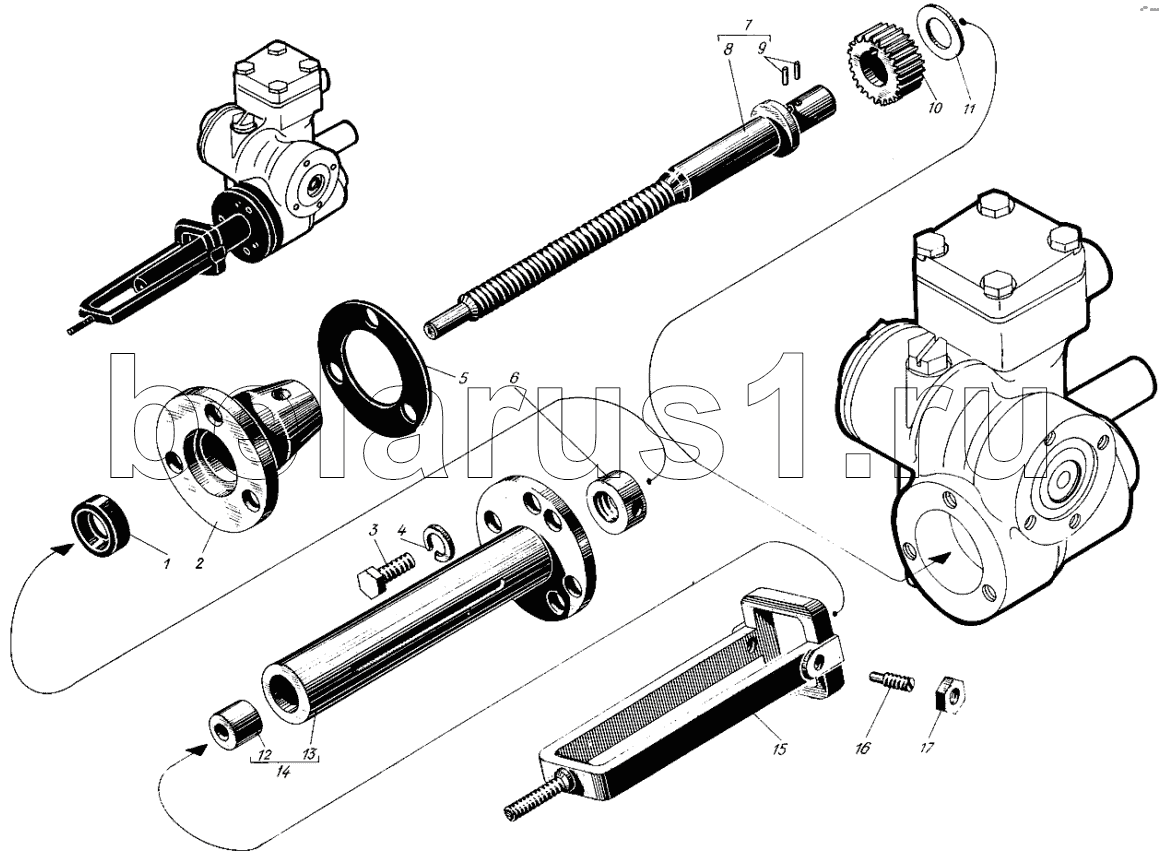

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Детали редуктора дистанционного управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.315-666 | Манжета | |
| 2 | 587-21 | Подшипник | |
| 3 | 556-07 | Болт М8х22 | |
| 4 | 353-24 | Шайба пружинная 8Т | |
| 5 | 587-27 | Прокладка | |
| 6 | 587-32 | Гайка | |
| 7 | сб.587-07 | Винт ходовой с штифтами | |
| 8 | 587-52 | Винт ходовой | |
| 9 | 587-48 | Штифт | |
| 10 | 587-23 | Шестерня червячная | |
| 11 | 33-12-1А | Кольцо установочное | |
| 12 | 587-58 | Втулка | |
| 13 | 587-54-1 | Направляющая | |
| 14 | сб.587-09-1 | Направляющая втулка | |
| 15 | 587-60-1А | Серьга | |
| 16 | 587-31 | Винт | |
| 17 | 351-02 | Гайка М8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
