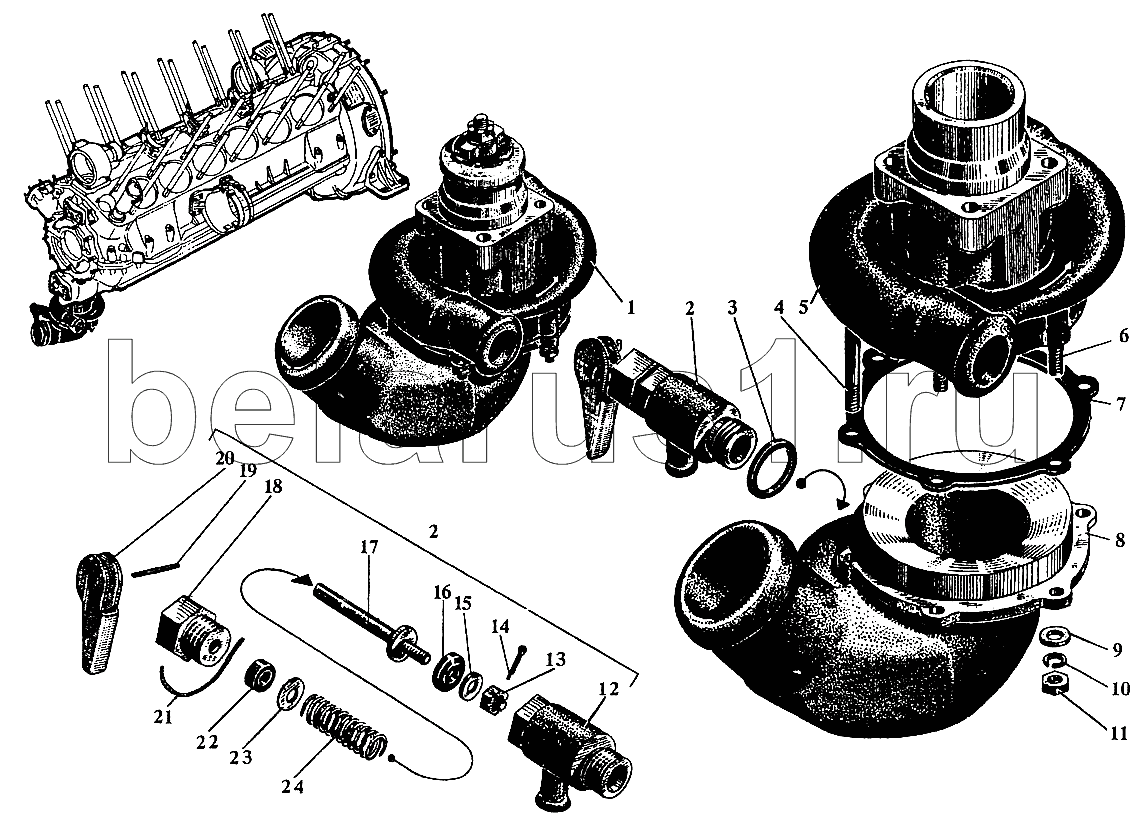

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Водяной насос
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.1211-00-55 | Насос водяной в сборе | |
| 2 | сб.511-27 | Краник сливной | |
| 3 | 355-15 | Кольцо уплотнительное 27х35 | |
| 4 | 550-114 | Шпилька М6х62 | |
| 5 | 311-01-55 | Корпус водяного насоса | |
| 6 | 550-101 | Шпилька М6х26 | |
| 7 | 311-16 | Прокладка | |
| 8 | 1211-04-55-1 | Раструб | |
| 9 | 353-04-1 | Шайба чистая 6 | |
| 10 | 353-23 | Шайба пружинная 6Т | |
| 11 | 351-06 | Гайка М6 | |
| 12 | 511-28 | Корпус краника | |
| 13 | 351-28 | Гайка М6 | |
| 14 | 354-09А | Шплинт 1,6х12 | |
| 15 | 511-37 | Шайба | |
| 16 | 311-34-2 | Клапан | |
| 17 | сб.511-26 | Стержень крана | |
| 18 | 511-31 | Гайка нажимная | |
| 19 | 511-51 | Проволока стопорная | |
| 20 | 511-50 | Кулачок | |
| 21 | 306-85 | Подмотка | |
| 22 | 311-35-2 | Кольцо уплотнительное | |
| 23 | 511-36 | Шайба | |
| 24 | 311-33-2 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
