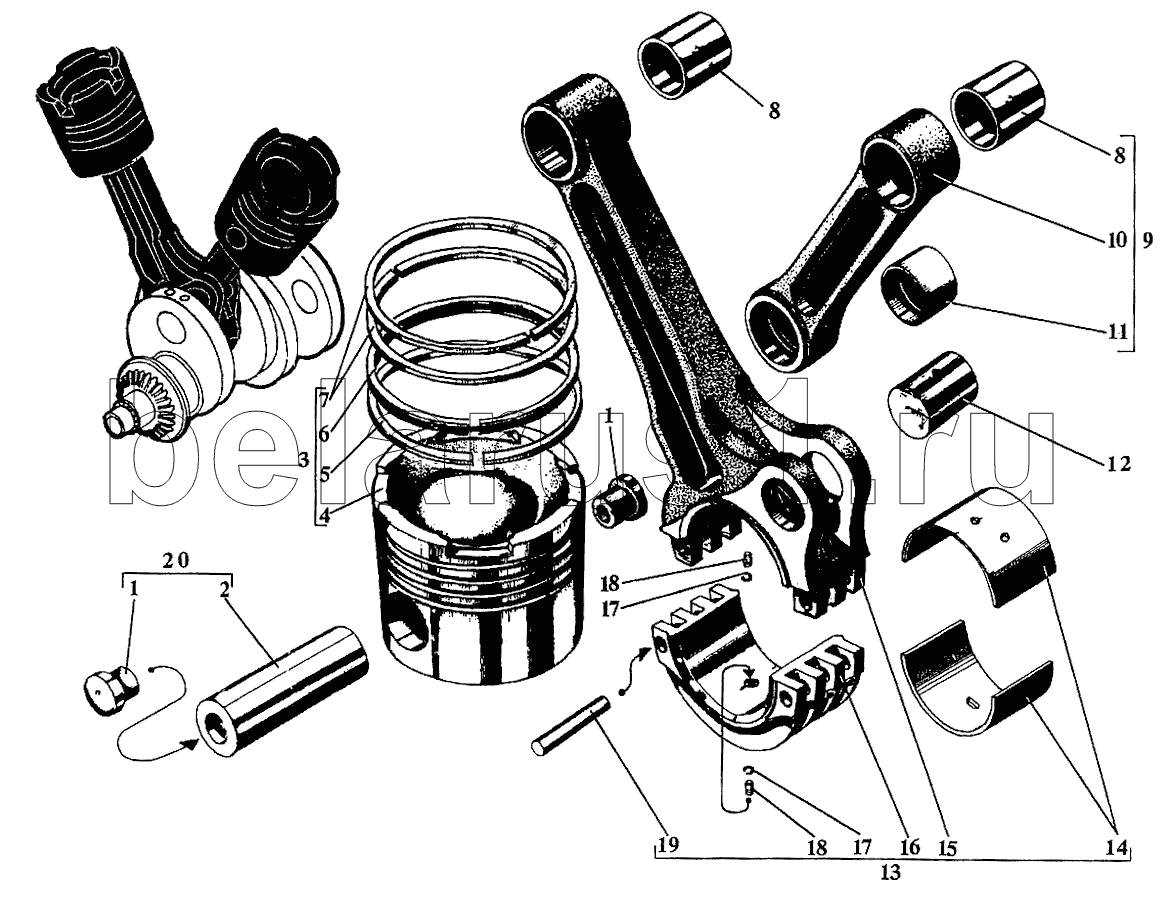

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Шатун и поршень
1
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 304-11 | Заглушка поршневого пальца | |
| 2 | 304-10-2 | Палец поршневой | |
| 3 | сб.504-05-9 | Поршень с комплектом колец | |
| 4 | 504-05-18-2 | Поршень | |
| 5 | 504-08-6 | Кольцо поршневое маслосбрасывающее | |
| 6 | сб.20-04-08-6 | Кольцо поршневое маслосбрасывающее | |
| 7 | 20-04-06-1 | Кольцо поршневое уплотнительное | |
| 8 | 504-13 | Втулка верхней головки шатуна | |
| 9 | сб.1204-03А-1 | Шатун прицепной | |
| 10 | 1204-19А-1 | Шатун прицепной | |
| 11 | 1204-20-1 | Втулка нижней головки шатуна | |
| 11 | 1204-20 | Втулка нижней головки шатуна | |
| 12 | 1204-21 | Палец прицепного шатуна | |
| 13 | сб.1204-02А-1 | Шатун главный | |
| 14 | сб.1204-25/26 | Вкладыш верхний и нижний | |
| 15 | 1204-12А-1 | Шатун главный | |
| 16 | 504-15А-2 | Крышка шатуна | |
| 17 | 304-34 | Кольцо стопорное | |
| 18 | 304-24-2 | Штифт | |
| 19 | 1204-30 | Штифт конический | |
| 20 | сб.504-04-07Р | Поршневой палец с заглушками |
