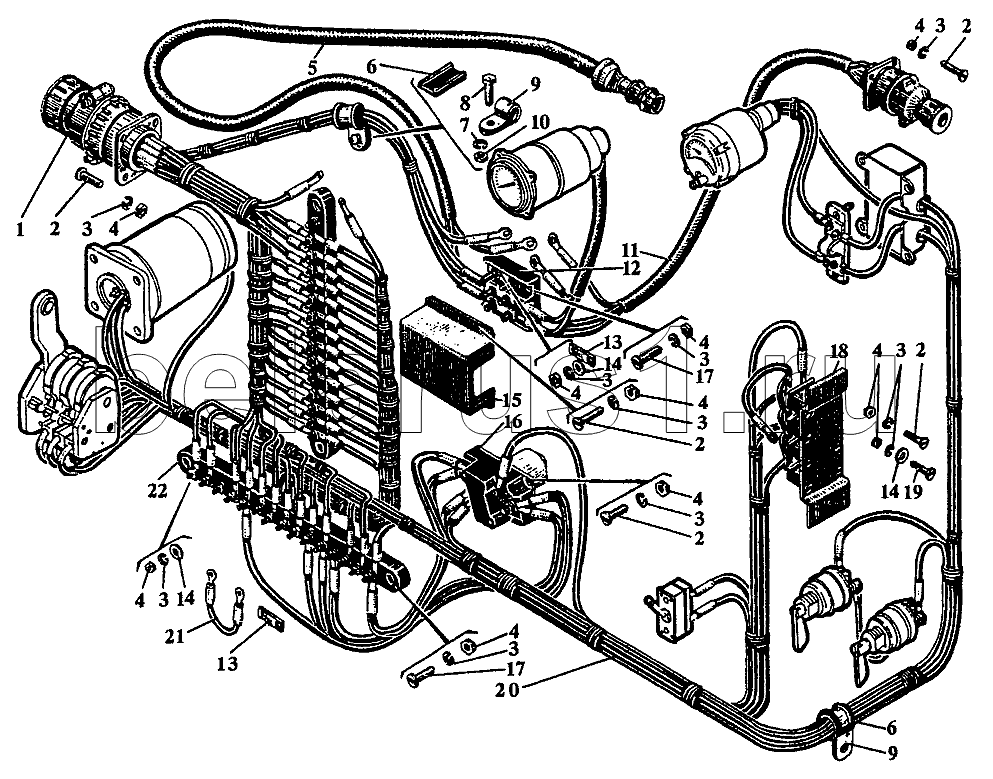

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Детали электрической схемы щитка
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
6
7
8
9
9
10
11
12
13
13
14
14
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СШРГ 48П26 ЭГ3Н | СШРГ 48П26 ЭГ3Н | Розетка | |
| СШРГ 28П4 ЭГ8Н | СШРГ 28П4 ЭГ8Н | Розетка | |
| 537-73-39 | 537-73-39 | Планка | |
| МБГП-2-200-В-1мкФ-В | МБГП-2-200-В-1мкФ-В | Конденсатор | |
| МБГО-1-600-0,25-II | МБГО-1-600-0,25-II | Конденсатор | |
| СШР 48П26 ЭГ3Н | СШР 48П26 ЭГ3Н | Вилка | |
| СШР 28П4 ЭГ8Н | СШР 28П4 ЭГ8Н | Вилка | |
| 1 | сб.1237-509-1 | Коллектор проводов | |
| 2 | У28-18-82 | Винт М4х12 | |
| 3 | 553-09-1 | Шайба пружинная 4Л | |
| 4 | 351-10 | Гайка М4 | |
| 5 | сб.1237-16-60Б | Провод со штепсельным разъемом | |
| 6 | 420-149-3 | Прокладка | |
| 7 | 353-23 | Шайба пружинная 6Т | |
| 8 | 356-16А | Болт М6х14 | |
| 9 | У05-14-40 | Хомут | |
| 10 | 351-06 | Гайка М6 | |
| 11 | сб.537-13-39 | Провод | |
| 12 | сб.У33-18-07 | Зажим контактный | |
| 13 | 537-163-32 | Перемычка | |
| 14 | 353-09 | Шайба чистая 4 | |
| 15 | У33-18-67 | Кожух | |
| 16 | ТКС-101 ДОД | Контактор | |
| 17 | 556-60-1 | Винт М4х16 | |
| 18 | сб.537-12-39 | Блок конденсаторов | |
| 19 | 356-46 | Винт М4х12 | |
| 20 | сб.1237-511 | Коллектор проводов | |
| 21 | сб.537-48-32-1 | Провод | |
| 22 | сб.537-11-30 | Плата клеммная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
