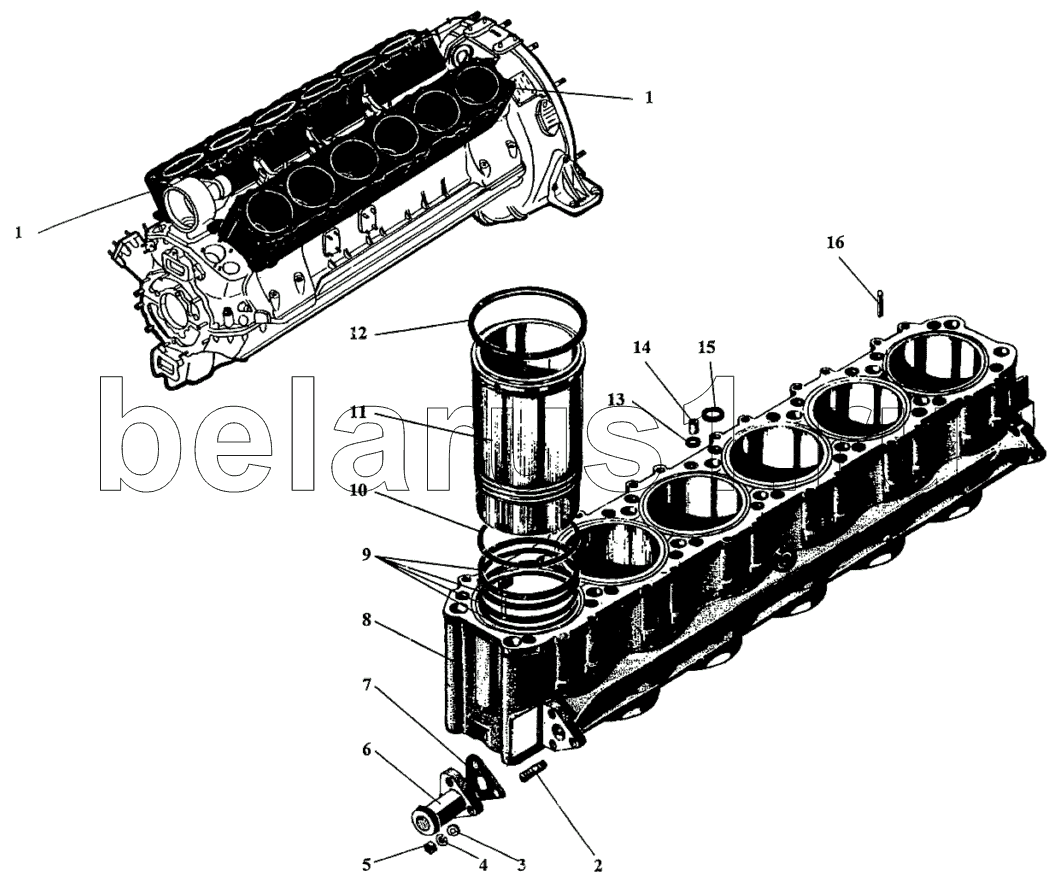

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2. Детали блока цилиндров
1
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.503-00-21-02 | Блок цилиндров левый | |
| 1 | сб.503-00-21-01 | Блок цилиндров правый | |
| 2 | 550-112 | Шпилька М8х35 | |
| 3 | 353-05-1 | Шайба чистая 8 | |
| 4 | 353-24 | Шайба пружинная 8Т | |
| 5 | 351-02 | Гайка М8 | |
| 6 | 1203Н-20 | Патрубок | |
| 7 | 303-14-2 | Прокладка | |
| 8 | сб.503-03-21-02 | Рубашка цилиндров левая | |
| 8 | сб.503-03-21-01 | Рубашка цилиндров правая | |
| 8 | 503-06-21-01 | Рубашка цилиндров правая | |
| 8 | 503-06-21-02 | Рубашка цилиндров левая | |
| 9 | 20-01-51-1 | Кольцо уплотнительное | |
| 10 | 1203-12-1 | Кольцо | |
| 11 | 503-07-4 | Втулка цилиндра | |
| 12 | 20-01-52-03 | Кольцо уплотнительное газового стыка | |
| 13 | 303-10-2 | Кольцо уплотнительное | |
| 14 | 303-18-1А | Трубка перепуска воды | |
| 15 | 503-38-1 | Кольцо | |
| 16 | 552-11 | Штифт цилиндрический 8х30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
