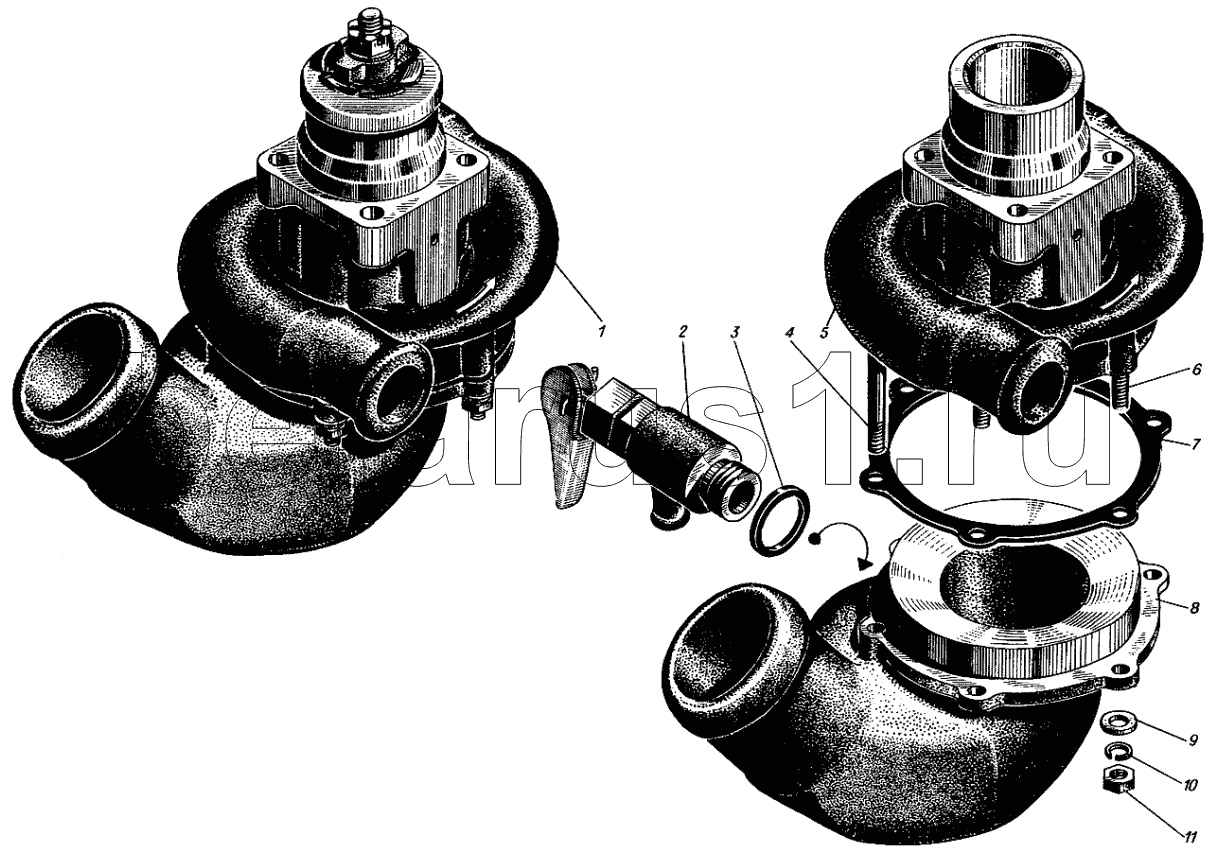

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Водяной насос и корпус
1
2
3
4
5
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.1211-00-55 | Насос водяной в сборе | |
| 2 | сб.511-27 | Краник сливной | |
| 3 | 355-15 | Кольцо уплотнительное 27х35 | |
| 4 | 550-114 | Шпилька М6х62 | |
| 5 | сб.1211-20-55 | Корпус водяного насоса | |
| 5 | 311-01-55 | Корпус водяного насоса | |
| 6 | 550-101 | Шпилька М6х26 | |
| 7 | 311-16 | Прокладка | |
| 8 | 1211-04-55 | Раструб водяного насоса | |
| 9 | 353-04-1 | Шайба чистая 6 | |
| 10 | 353-23 | Шайба пружинная 6Т | |
| 11 | 351-06 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
