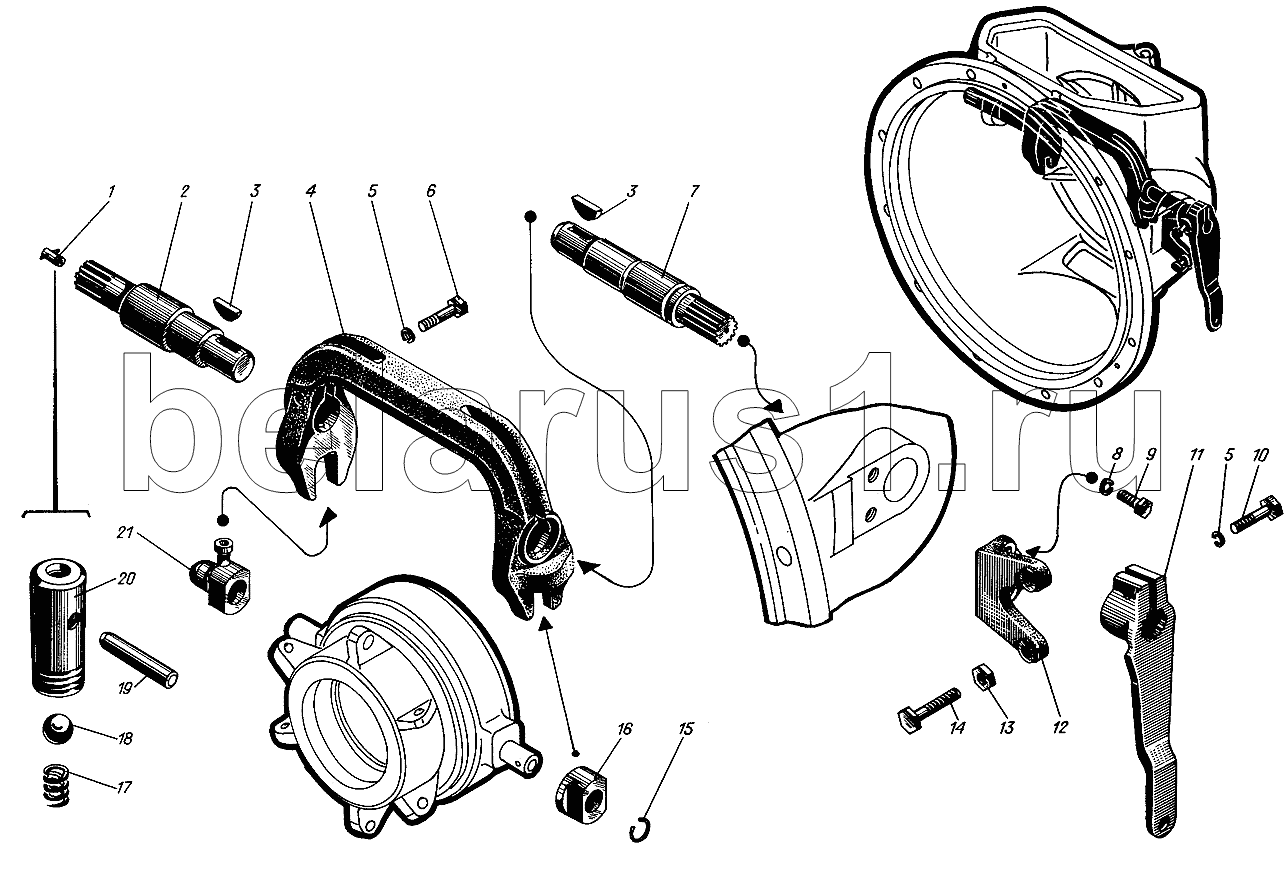

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Вилка включения муфты
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.311-66-1 | Масленка в сборе | |
| 2 | 525-47-5 | Валик | |
| 3 | 525-59 | Шпонка сегментная | |
| 4 | 525-16-4 | Вилка включения | |
| 5 | 553-02-1 | Шайба пружинная 12Н | |
| 6 | 556-03-1 | Болт М12х45 | |
| 7 | 526-47-6 | Валик | |
| 8 | 353-26 | Шайба пружинная 10Т | |
| 9 | 1260-21 | Болт М10х38 | |
| 10 | 556-15 | Болт М12х35 | |
| 11 | 526-49-1 | Рычаг | |
| 12 | 526-48-1 | Кронштейн упоров | |
| 13 | 351-50 | Гайка М10 | |
| 14 | 556-09 | Болт М10х50 | |
| 15 | 525-275 | Кольцо стопорное | |
| 16 | 525-79-1 | Сухарь | |
| 17 | 311-79 | Пружина | |
| 18 | 311-78 | Шарик 5мм | |
| 19 | 311-80 | Штифт цилиндрический | |
| 20 | 311-77 | Корпус масленки | |
| 21 | 525-81-4А | Сухарь |
