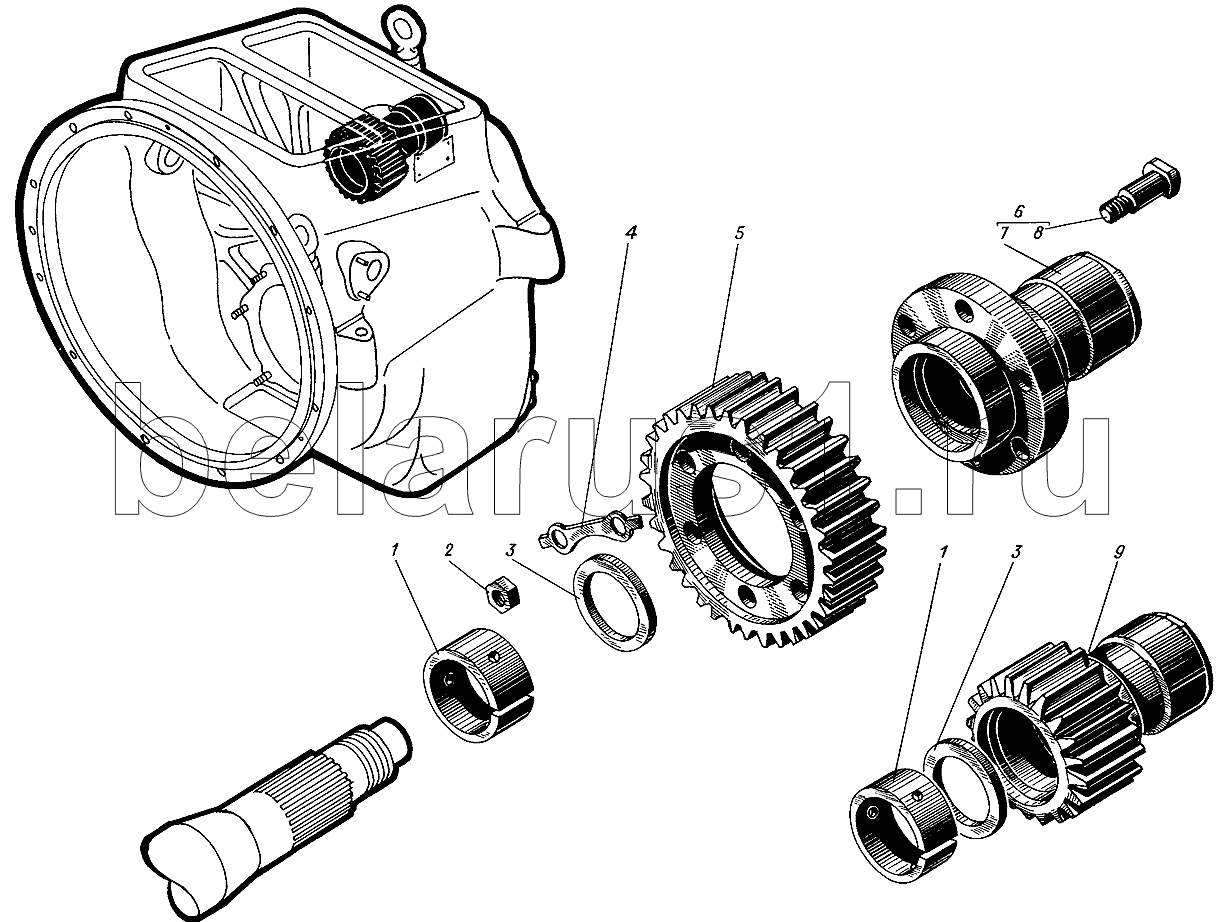

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Ведущая шестерня переднего хода
1
1
2
3
3
4
5
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1225-76-2 | Кольцо конусное | |
| 2 | 505-74 | Гайка болта маховика | |
| 3 | 1225-77-2 | Шайба регулировочная | |
| 4 | 1225-101 | Шайба стопорная | |
| 5 | 1225-48-2 | Венец ведущей шестерни переднего хода | |
| 6 | сб.1225М-100 | Ступица передней шестерни переднего хода | |
| 7 | 1225М-103 | Ступица передней шестерни переднего хода | |
| 8 | 1225-102 | Болт призонный | |
| 9 | 1225-48-5 | Шестерня переднего хода ведущая | |
| 9 | 1225М-48-1 | Шестерня переднего хода ведущая |
