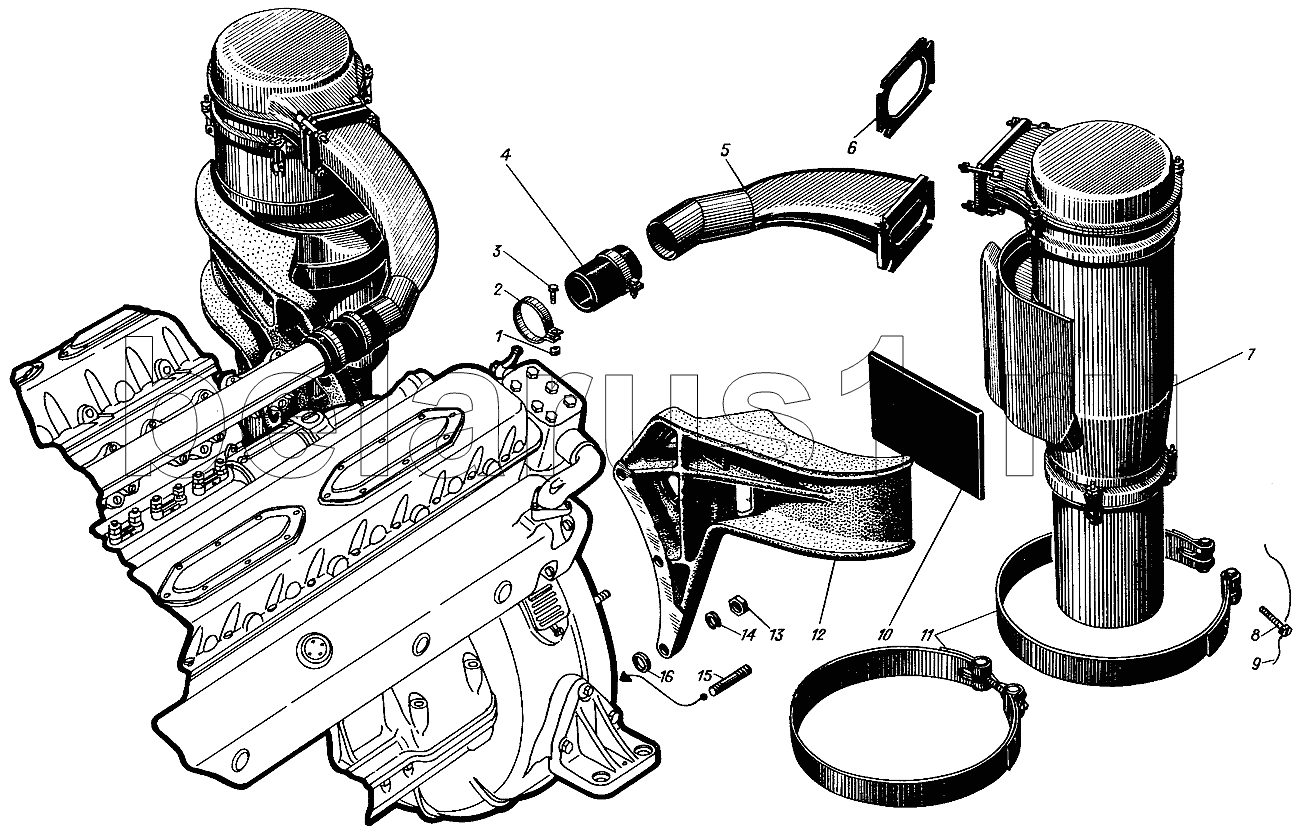

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Установка воздухоочистителей
1
2
3
4
5
5
6
7
7
8
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 351-02 | Гайка М8 | |
| 2 | 34.04.163 | Хомут | |
| 3 | 536-19 | Болт стяжной | |
| 4 | 34.04.162-1 | Шланг | |
| 5 | сб.34.04.69 | Трубка всасывающая | |
| 5 | сб.1236-01-2 | Трубка всасывающая | |
| 6 | 34.04.223 | Прокладка | |
| 7 | 50.23.000 | Воздухоочиститель левый | |
| 7 | 50.22.000 | Воздухоочиститель правый | |
| 8 | 301-59 | Болт нажимной | |
| 9 | 354-22 | Проволока стопорная | |
| 10 | 536-20А | Прокладка | |
| 11 | сб.536-02-1 | Лента крепления воздухоочистителя | |
| 12 | 1236-09-1 | Кронштейн воздухоочистителя левый | |
| 12 | 1236-10-1 | Кронштейн воздухоочистителя правый | |
| 13 | 351-09 | Гайка М12 | |
| 14 | 553-02-1 | Шайба пружинная 12Н | |
| 15 | 550-08 | Шпилька М12х78 | |
| 16 | У14-01-41 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
