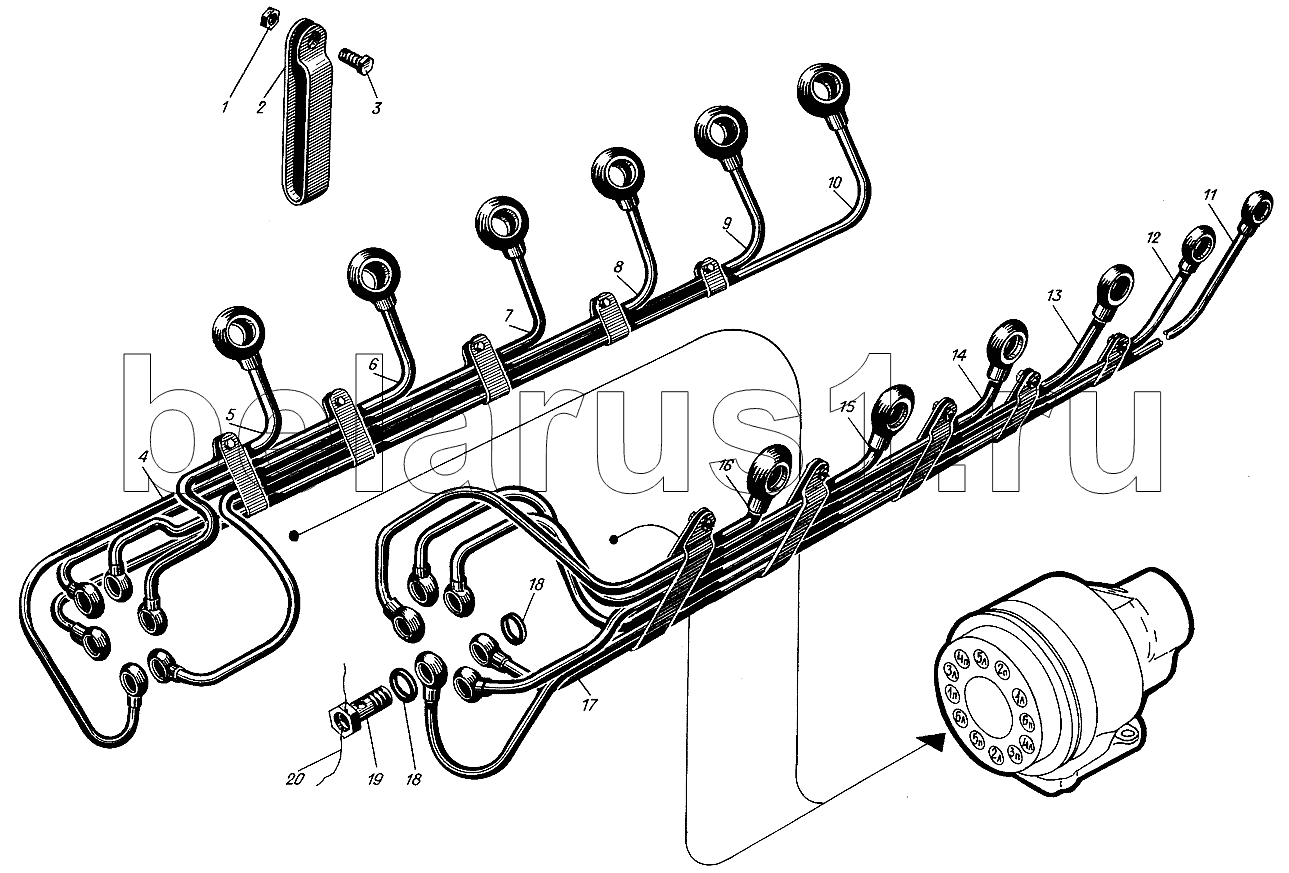

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Трубопровод воздушного пуска
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 351-13 | Гайка М5 | |
| 2 | 322-65 | Хомутик двух трубок | |
| 2 | 322-68 | Хомутик пяти трубок | |
| 2 | 322-66 | Хомутик трех трубок | |
| 2 | 322-67 | Хомутик четырех трубок | |
| 2 | 322-69 | Хомутик шести трубок | |
| 3 | 356-22 | Винт М5х12 | |
| 4 | сб.1222Л-14 | Воздухопровод пусковой левый | |
| 5 | сб.1222Л-01 | Трубка воздушного пуска первого левого цилиндра | |
| 6 | сб.1222Л-02 | Трубка воздушного пуска второго левого цилиндра | |
| 7 | сб.1222Л-03 | Трубка воздушного пуска третьего левого цилиндра | |
| 8 | сб.1222Л-04 | Трубка воздушного пуска четвертого левого цилиндра | |
| 9 | сб.1222Л-05 | Трубка воздушного пуска пятого левого цилиндра | |
| 10 | сб.1222Л-06 | Трубка воздушного пуска шестого левого цилиндра | |
| 11 | сб.522-12 | Трубка воздушного пуска шестого правого цилиндра | |
| 12 | сб.1222-11 | Трубка воздушного пуска пятого правого цилиндра | |
| 13 | сб.522-10 | Трубка воздушного пуска четвертого правого цилиндра | |
| 14 | сб.522-09 | Трубка воздушного пуска третьего правого цилиндра | |
| 15 | сб.522-08 | Трубка воздушного пуска второго правого цилиндра | |
| 16 | сб.1222-07 | Трубка воздушного пуска первого правого цилиндра | |
| 17 | сб.1222-15 | Воздухопровод правый | |
| 18 | 355-06 | Кольцо уплотнительное 12х16 | |
| 19 | 320-37 | Зажим | |
| 20 | 354-22 | Проволока стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
