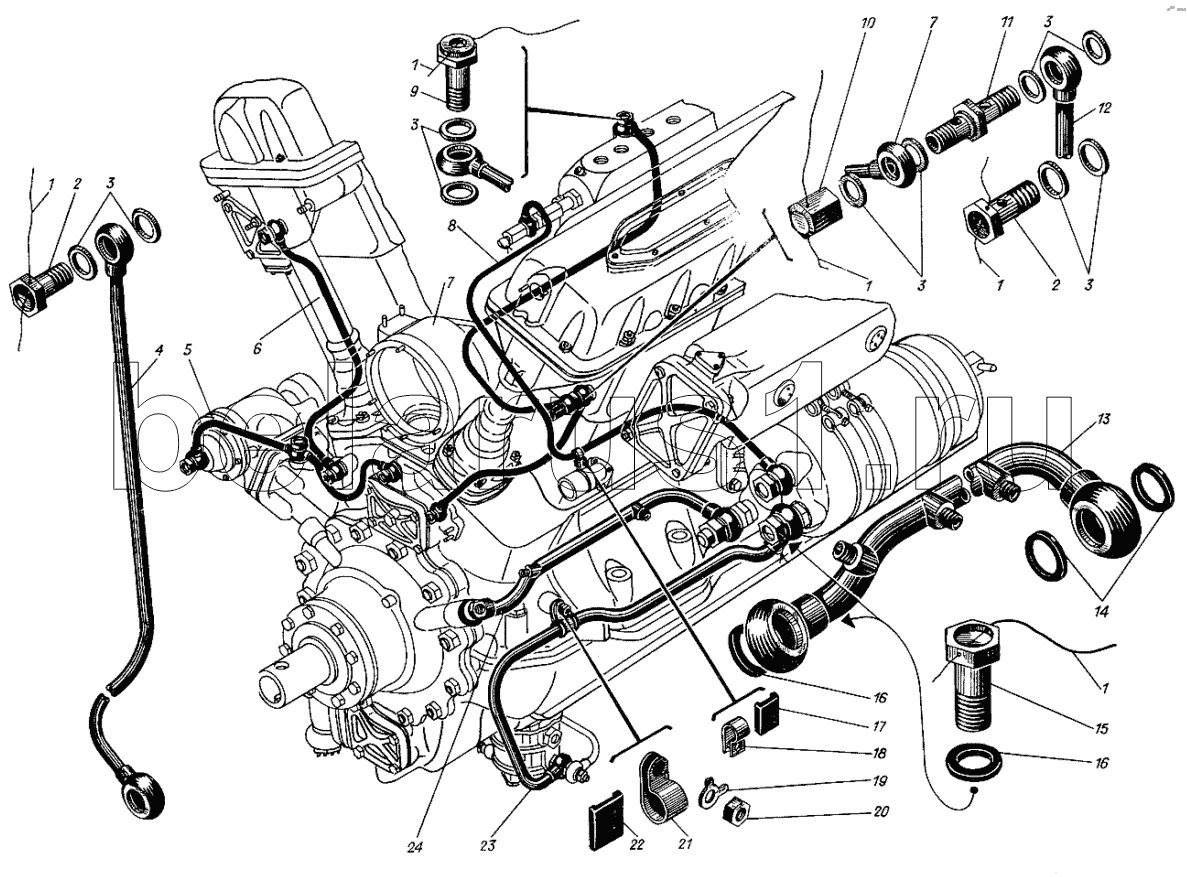

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Трубопровод масляный
1
1
1
1
1
2
2
3
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 354-22 | Проволока стопорная | |
| 2 | 320-37 | Зажим | |
| 3 | 355-06 | Кольцо уплотнительное 12х16 | |
| 4 | сб.1220-33 | Трубка подвода масла к распредвалам левая | |
| 5 | сб.1220-06 | Трубка подвода масла к приводу генератора | |
| 6 | сб.1220-33-1 | Трубка подвода масла к распредвалам левая | |
| 7 | сб.1220-171-2 | Трубка подвода масла к топливному насосу | |
| 8 | сб.1220-120-3 | Трубка подвода масла к клапану выключения подачи топлива | |
| 9 | 520-173 | Зажим | |
| 10 | 329-21 | Гайка глухая | |
| 11 | 520-175 | Зажим | |
| 12 | сб.1220-32 | Трубка подвода масла к распредвалам правая | |
| 13 | сб.1220-01-5 | Труба от фильтра к картеру | |
| 14 | 413-94А | Прокладка | |
| 15 | 320-63-1 | Зажим | |
| 16 | 555-15 | Прокладка | |
| 17 | 520-146 | Прокладка | |
| 18 | 20-27-23-1 | Хомут | |
| 19 | 353-16-1 | Шайба стопорная 8 | |
| 20 | 351-02 | Гайка М8 | |
| 21 | 320-86 | Хомут подвесной | |
| 22 | 420-149-3 | Прокладка | |
| 23 | сб.1220-02-12 | Труба от масляного насоса к фильтру | |
| 24 | сб.1220-01-4 | Труба от фильтра к картеру |
