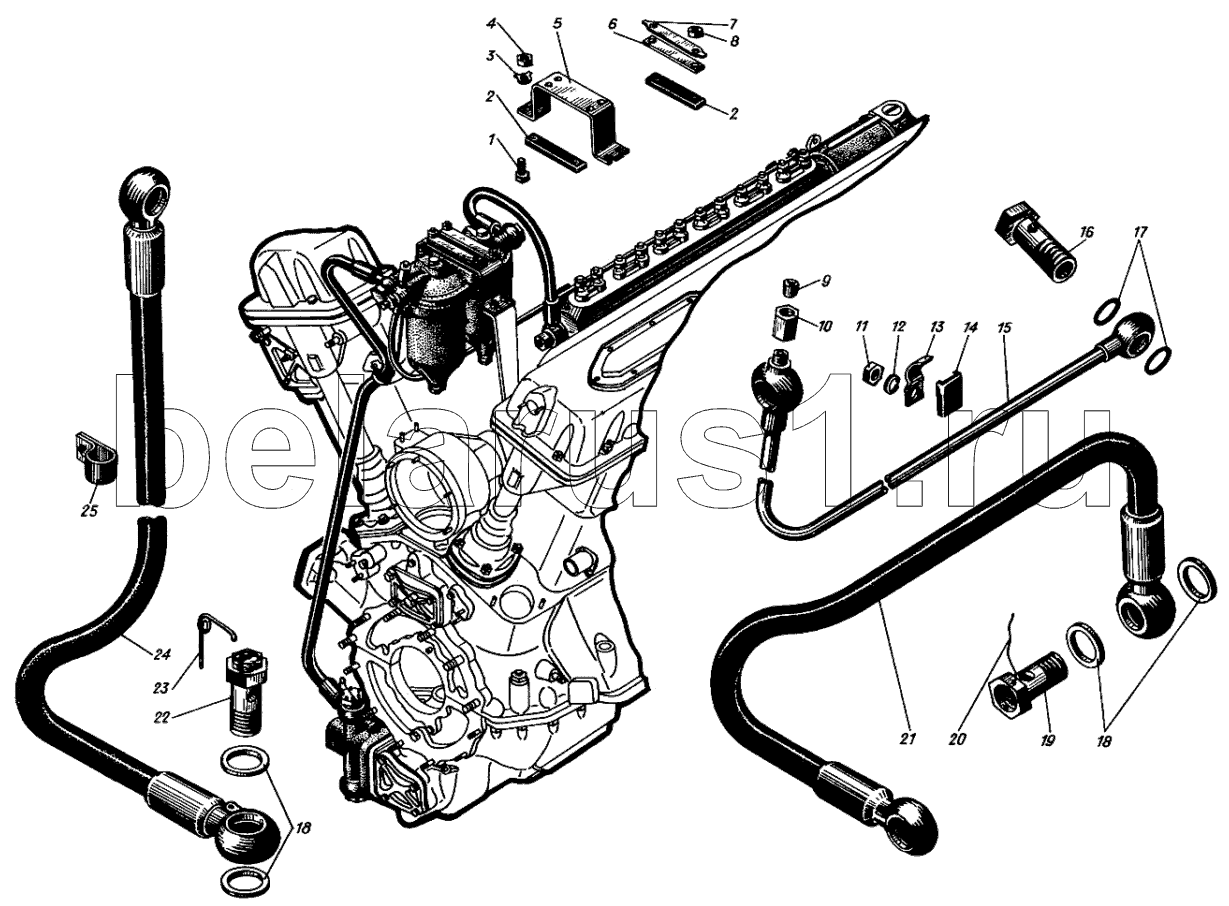

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Топливный трубопровод
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 356-67А | Болт М10х20 | |
| 2 | 3335-73 | Прокладка | |
| 3 | 353-15 | Шайба стопорная 11 | |
| 4 | 351-41 | Гайка М10 | |
| 5 | 1235-23-3 | Планка фильтра | |
| 6 | 1235-60 | Пластина | |
| 7 | 353-37 | Шайба стопорная 13 | |
| 8 | 351-09 | Гайка М12 | |
| 9 | 340-19 | Пробка защитная | |
| 10 | 523-64 | Гайка накидная | |
| 11 | 351-06 | Гайка М6 | |
| 12 | 535-23 | Шайба пружинная 6Т | |
| 13 | 335-15 | Планка нажимная | |
| 14 | 3335-38-1А | Прокладка | |
| 15 | сб.1235-01-12 | Трубка выпуска воздуха | |
| 16 | 320-37 | Зажим | |
| 17 | 355-06 | Кольцо уплотнительное 12х16 | |
| 18 | 355-08 | Кольцо уплотнительное 18х24 | |
| 19 | 3327-112 | Зажим | |
| 20 | 354-22 | Проволока стопорная | |
| 21 | сб.1235-07-38 | Рукав гибкий к топливному насосу | |
| 22 | 465А13 | Зажим | |
| 23 | 332-43 | Пружина угольника | |
| 24 | сб.1235-09-34 | Рукав гибкий к топливному фильтру | |
| 25 | 320-86 | Хомут подвесной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
