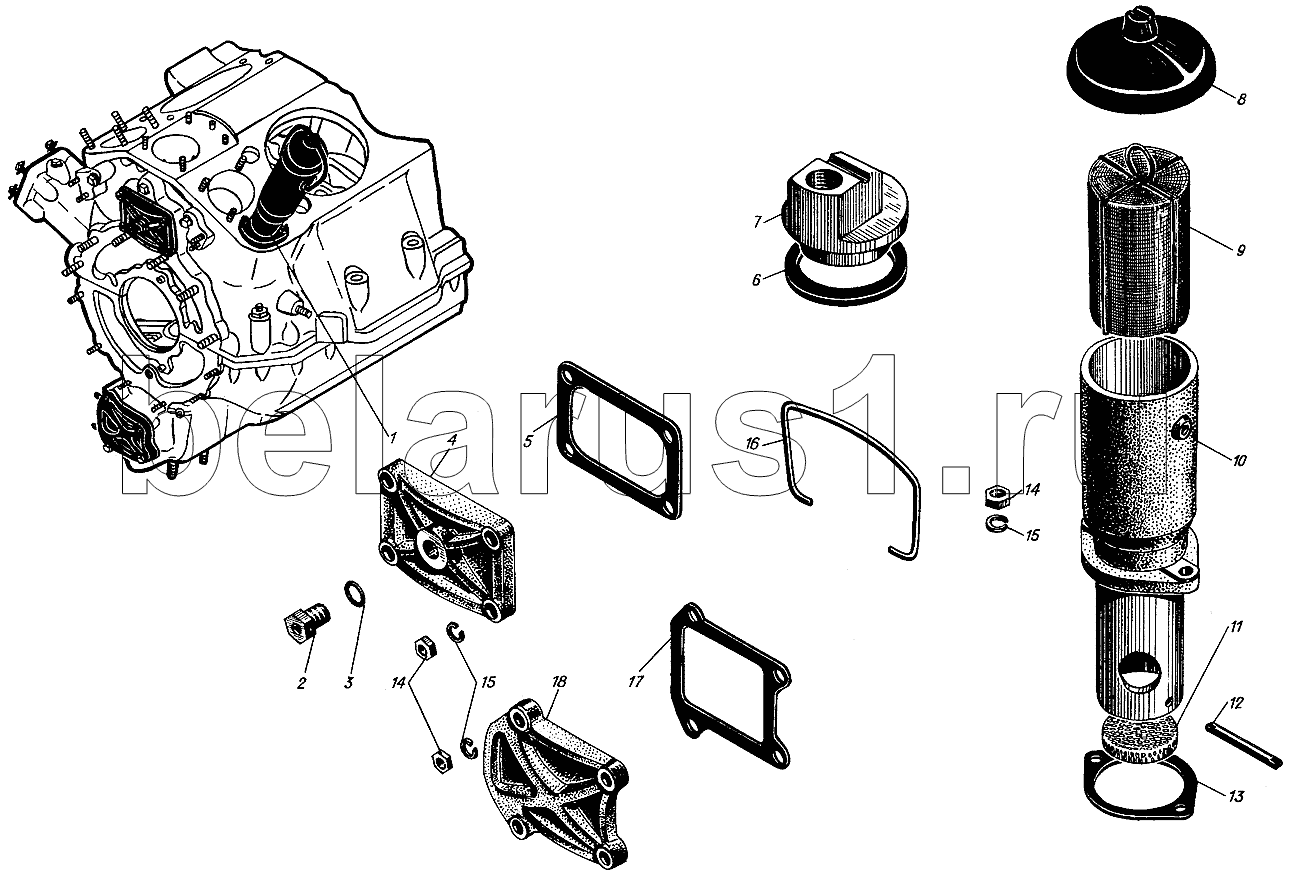

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Суфлер и крышки люков
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.501-08-5 | Суфлер в сборе | |
| 1 | сб.501-08-6 | Суфлер в сборе | |
| 2 | 301-101 | Заглушка | |
| 3 | 355-06 | Кольцо уплотнительное 12х16 | |
| 4 | 301-91-3 | Крышка люка | |
| 5 | 301-95-1 | Прокладка | |
| 6 | 301-68-3 | Прокладка | |
| 7 | 501-66-6 | Крышка суфлера | |
| 8 | 501-66-4А | Крышка суфлера | |
| 9 | сб.301-195 | Фильтр | |
| 10 | 301-65-9 | Корпус суфлера | |
| 11 | 301-71-4 | Донышко | |
| 12 | 301-127 | Стержень | |
| 13 | 301-97 | Прокладка | |
| 14 | 351-06 | Гайка М6 | |
| 15 | 353-23 | Шайба пружинная 6Т | |
| 16 | 501-76 | Замок | |
| 17 | 302-57 | Прокладка | |
| 18 | 302-40-1 | Крышка люка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
