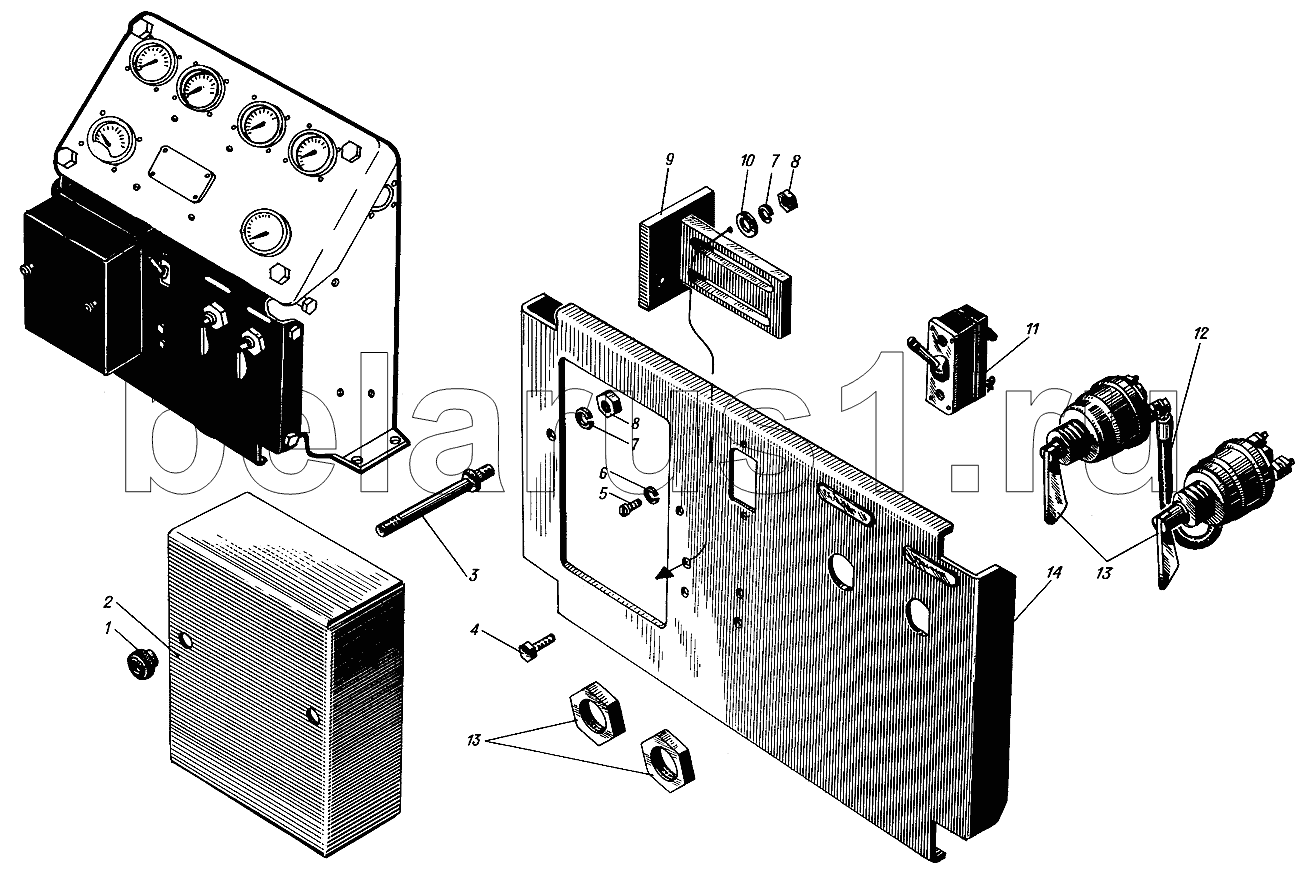

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Щиток управления
сб.1237-502-1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1237-502-1 | сб.1237-502-1 | Щиток управления в сборе | |
| 1 | 537-34-2 | Гайка | |
| 2 | 1237-530 | Крышка | |
| 3 | сб.537-17-30 | Шпилька | |
| 4 | 356-16А | Болт М6х14 | |
| 5 | 356-46 | Винт М4х12 | |
| 6 | 553-09-1 | Шайба пружинная 4Л | |
| 7 | 353-23 | Шайба пружинная 6Т | |
| 8 | 351-06 | Гайка М6 | |
| 9 | сб.1237-30-60Б | Кронштейн | |
| 10 | 353-04-1 | Шайба чистая 6 | |
| 11 | 537-405 | Автомат защиты сети АЗС-50 | |
| 12 | сб.538-07-2 | Провод от кнопки стартера к кнопке насоса | |
| 13 | 538-27-3 | Включатель ВК-317А2 | |
| 14 | 1237-520-1 | Панель щитка управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
