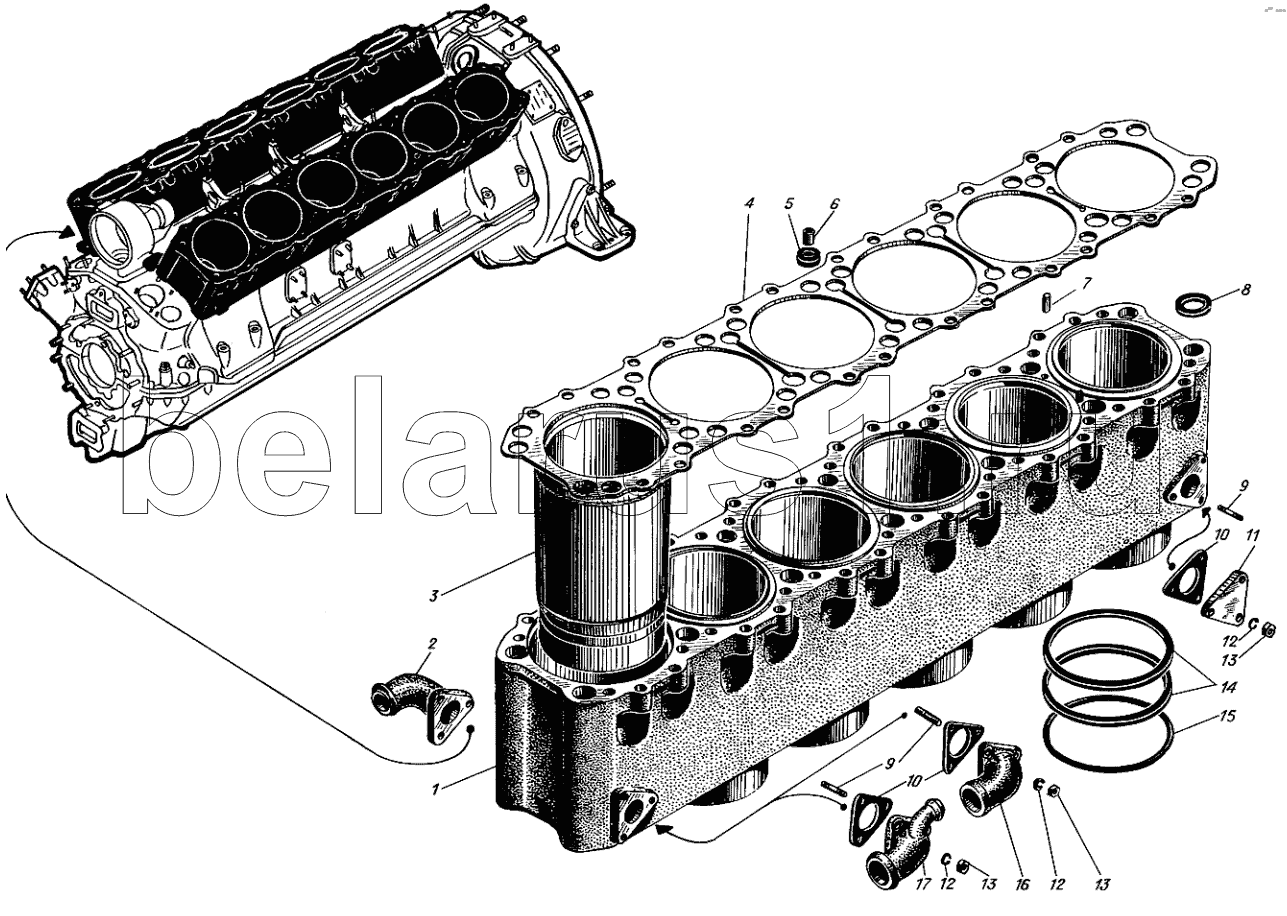

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Рубашка цилиндров
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
12
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | сб.303-03-4А | Рубашка цилиндров | |
| 2 | 1203-15 | Патрубок левый | |
| 3 | 503-07-2 | Гильза цилиндра | |
| 4 | 3303-08-1 | Прокладка головки блока | |
| 5 | 303-10-2 | Кольцо уплотнительное | |
| 6 | 303-18-1А | Трубка перепуска воды | |
| 7 | 352-18 | Штифт цилиндрический 8х22 | |
| 8 | 303-38 | Кольцо уплотнительное | |
| 9 | 550-111 | Шпилька М8х30 | |
| 10 | 303-14-2 | Прокладка | |
| 11 | 303-13-2 | Заглушка | |
| 12 | 353-24 | Шайба пружинная 8Т | |
| 13 | 351-02 | Гайка М8 | |
| 14 | 303-11А | Кольцо уплотнения гильзы | |
| 15 | 303-12 | Кольцо уплотнения гильзы нижнее | |
| 16 | 303-15-2 | Патрубок | |
| 17 | 3303-20 | Патрубок правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
