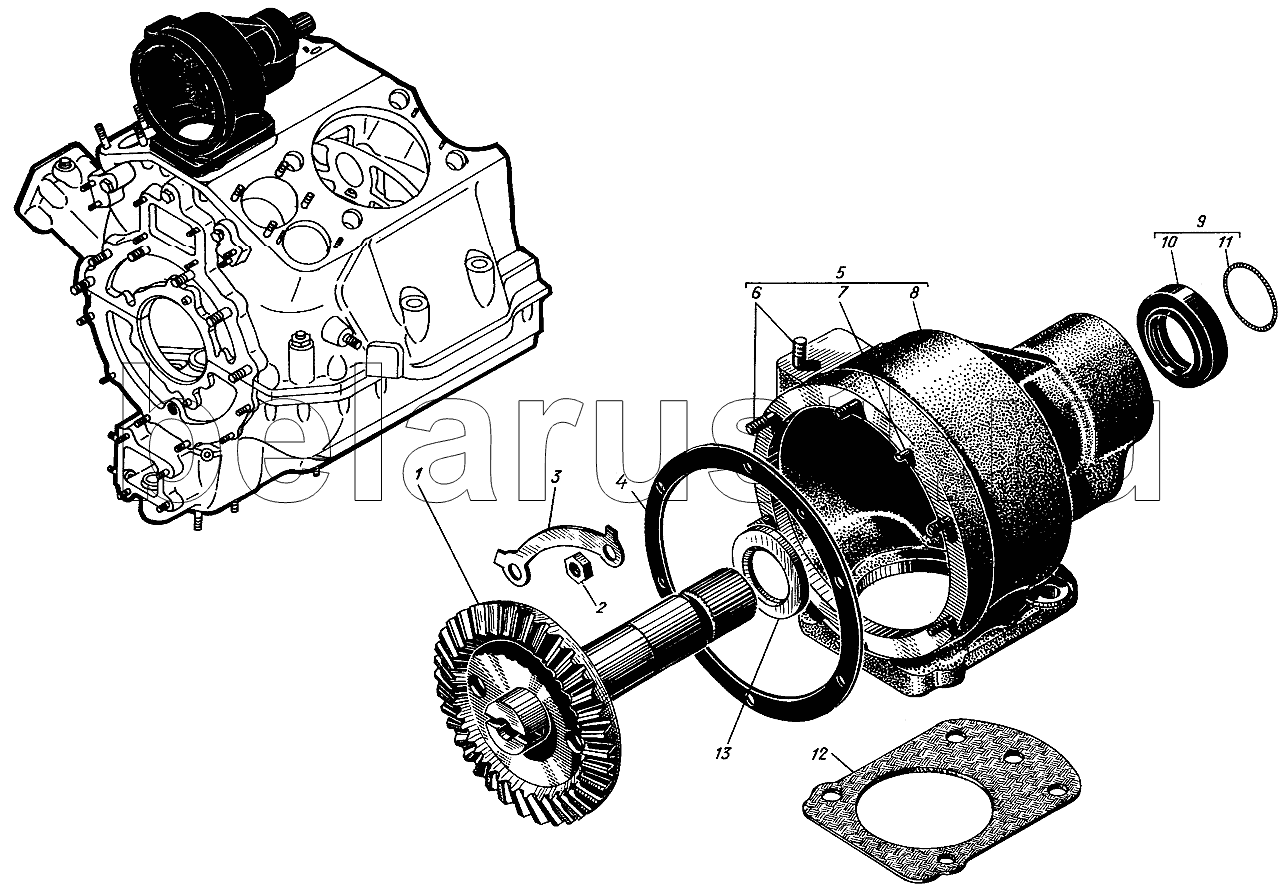

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Корпус привода топливного насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 508-40 | Валик привода топливного насоса | |
| 2 | 351-06 | Гайка М6 | |
| 3 | 353-43 | Шайба стопорная 7 | |
| 4 | 308-56 | Прокладка | |
| 5 | сб.508-04-1 | Корпус привода топливного насоса | |
| 6 | 550-101 | Шпилька М6х26 | |
| 7 | 352-03 | Штифт цилиндрический 5х12 | |
| 8 | 508-30-8 | Корпус привода топливного насоса | |
| 9 | сб.308-170 | Манжета с пружиной | |
| 10 | сб.308-171 | Манжета | |
| 11 | 308-172 | Пружина | |
| 12 | 308-94-1 | Прокладка | |
| 13 | 308-107 | Кольцо установочное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
