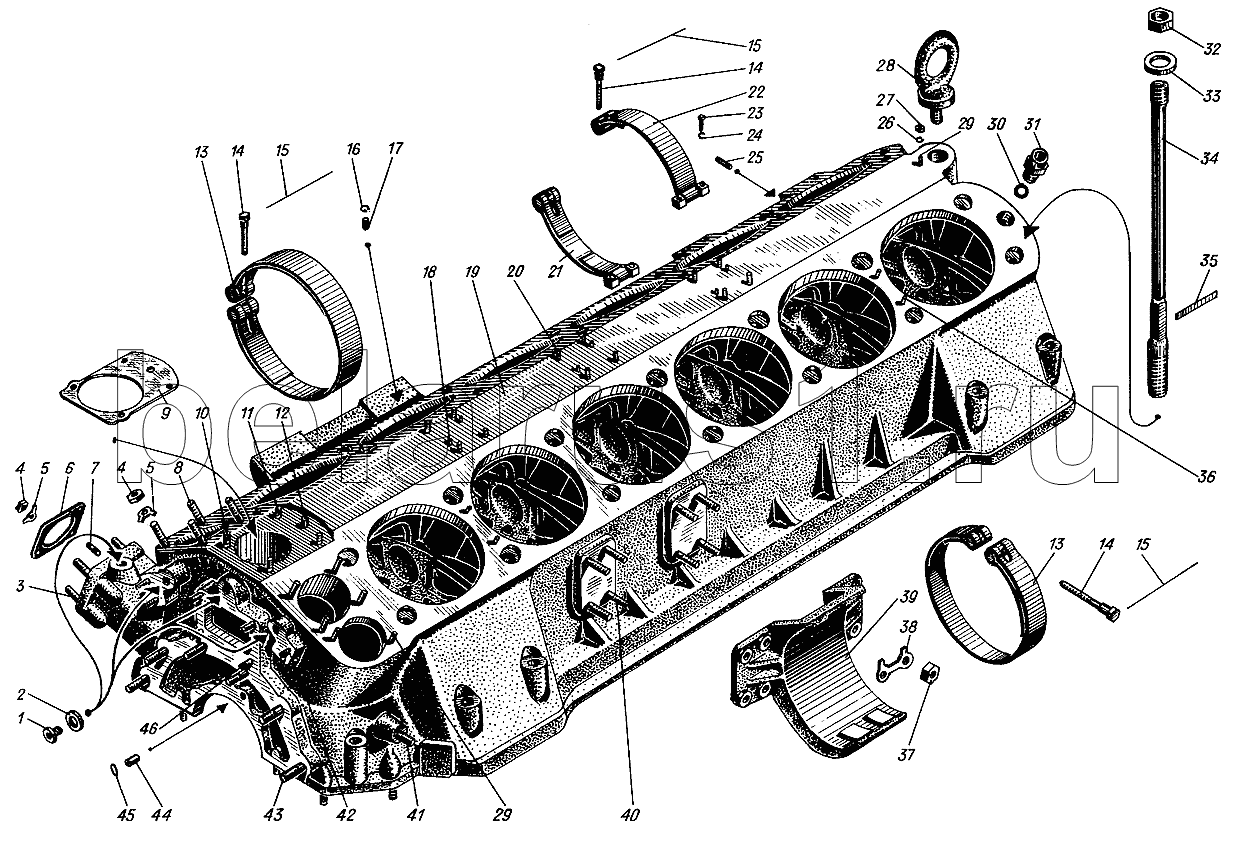

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1. Картер верхний

1

2

3

4

4

5

5

6

7

8

9

10

11

12

13

13

13

14

14

14

15

15

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301-106-1		Втулка
2	355-08		Кольцо уплотнительное 18х24
3	550-102		Шпилька М8х40
4	351-02		Гайка М8
5	353-16-1		Шайба стопорная 8
6	308-60		Прокладка
7	352-04		Штифт цилиндрический 6х25
8	550-105		Шпилька М8х46
9	301-98		Прокладка
10	550-117		Шпилька М10х57
11	550-118		Шпилька М10х48
12	301-32		Штифт контрольный
13	сб.301-166-5		Лента крепления масляного фильтра
13	сб.301-07-5		Лента крепления генератора
14	301-59		Болт нажимной
15	354-22		Проволока стопорная
16	301-108		Кольцо стопорное
17	352-24		Штифт установочный 8х14
18	352-26		Штифт цилиндрический 6х14
19	1201-16-2		Картер верхний
19	1201-16-9		Картер верхний
20	550-100		Шпилька М8х38
21	сб.1201-03-1		Лента крепления стартера нижняя
22	сб.1201-02-1		Лента крепления стартера верхняя
23	356-73		Болт М8х30
24	353-24		Шайба пружинная 8Т
25	552-06		Штифт цилиндрический 10х17
26	353-23		Шайба пружинная 6Т
27	351-06		Гайка М6
28	1201-29		Рым-болт
29	550-101		Шпилька М6х26
30	355-15		Кольцо уплотнительное 27х35
31	301-28-2		Штуцер
32	301-20-2		Гайка
33	301-23-1		Шайба
34	3301-17-2А		Шпилька крепления блока
35	301-173		Прокладка
36	352-18		Штифт цилиндрический 8х22
37	351-08		Гайка М9
38	353-36		Шайба стопорная 9
39	1201-164-3		Кронштейн масляного фильтра
40	350-41-1		Шпилька М9х38
41	550-110		Шпилька М8х28
42	550-111		Шпилька М8х30
43	550-01		Шпилька М14х62
44	301-160-4		Жиклер
45	301-161А		Кольцо уплотнительное
46	550-103		Шпилька М6х32

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
