Каталог запасных частей к технике: Алтайдизель Д-442И. Система турбонаддува 442-59-18с1

1
2
3
4
4
4
5
5
6
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28

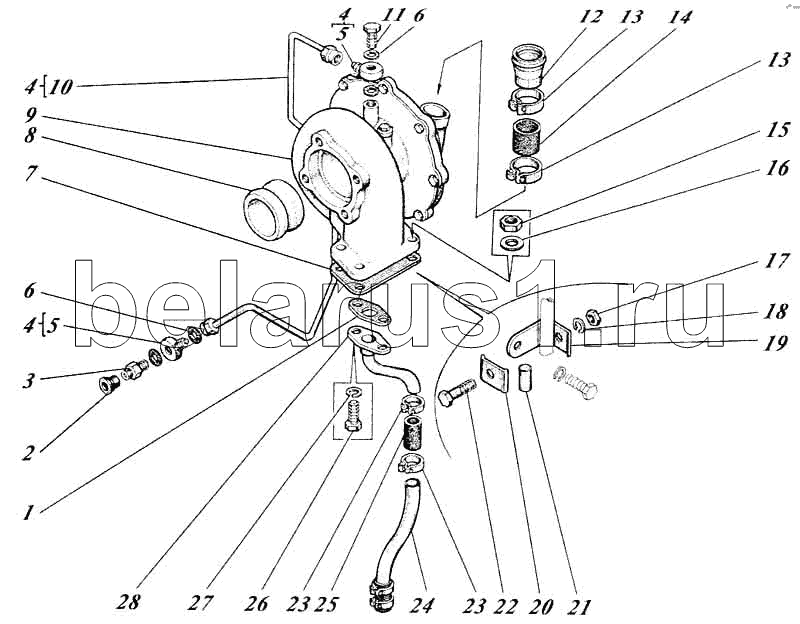

Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
442-59-18с1 | 442-59-18с1 | Система турбонаддува | |
1 | 40-1818-11 | Прокладка | |
2 | 03-1088 | Пробка | |
3 | 4601-1827 | Штуцер | |
4 | 442-18с3-12-02 | Трубка подвода масла | |
5 | 440-1847 | Угольник поворотный | |
6 | СМД7-1539 | Прокладка | |
7 | 440-1836-11 | Прокладка | |
8 | 440-1838-10 | Компрессор | |
9 | 442-59-18с12 | Турбокомпрессор | |
10 | 440-18с4-12 | Трубка подвода масла | |
11 | Болт поворотного угольника [А1201.003-03] | Болт поворотного угольника | |
12 | 442-56-1823-1 | Патрубок | |
13 | 440-18с13 | Хомут | |
14 | 440-1848 | Шланг соединительный | |
15 | Гайка М10-6Н.6.086 [5915] | Гайка М10-6Н.6.086 | |
15 | Гайка [11ТЛ-0710] | Гайка | |
16 | Шайба А10х2.01.08кп.013 [10450] | Шайба А10х2.01.08кп.013 | |
17 | Гайка М6-6Н.6.016 [5915] | Гайка М6-6Н.6.016 | |
18 | Шайба 6.65Г.05 [6402] | Шайба 6.65Г.05 | |
19 | 4405-1817 | Кронштейн | |
20 | 4601-62-1810 | Опора | |
21 | 14-1540-1 | Планка зажима | |
22 | Болт М6-6gх30.88.36.016 [7798] | Болт М6-6gх30.88.36.016 | |
23 | 440-18с11 | Хомут | |
24 | 442-56-1807 | Трубка отвода масла | |
25 | 442-2541 | Рукав | |
26 | Болт М8-6gх20.88.35.016 [7796] | Болт М8-6gх20.88.35.016 | |
27 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 | |
28 | 442-56-18с5-01 | Трубка отвода масла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
